Maya 建模 顶点法线之软硬边（1）

来源：中国教程网 作者：未知 发布时间：2010-05-10 22:41:01 网友评论 0 条

1。显示顶点法线。

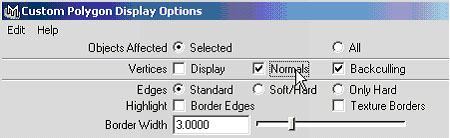

生成一个 box ，选择 display> custom polygon display ，勾选 vertices>normals ，执行。

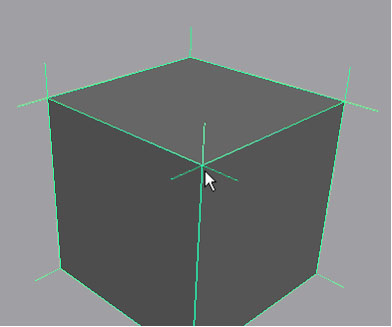

         在 box 的每个顶点上都出现 3 条顶点法线。这3条线其实是共顶点的3个面的法线方向。 当顶点法线是不统一的情况时，物体每个面之间会是硬边显示。

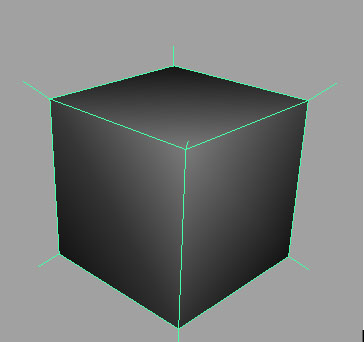

        选择 edit ploygon>normals>soften/harden （软硬边），点击 all soft ，执行。 box 的每个顶点上的顶点法线被统一成一条。面与面之间的关系也发生改变，变为软边显示。 而且当面与面之间的转折角度越大时，显示的时候越容易侧面发黑，这和顶点法线统一后，面与摄像机之间的关系有关。
