用MAYA创建逼真气焊枪模型（4）

来源：互联网 作者：未知 发布时间：2010-05-09 22:17:03 网友评论 0 条

　　
         7）对于支架，可以使用和上面同样的方法，创建两个圆柱体，调整CV点，添加ISO线，完成所需的外形。（图9）

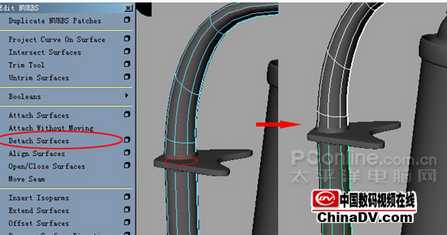

        由于支架顶端的细节较多，为方便调整，我们可以将支架从中间被隔板档住的地方分离成两个模型，方法是选取支架模型要分离部位的ISO线，使用Edit NUSBS/Detach Surface命令断开模型。这之后再对支架的上部添加较多的ISO线，而下面的部分就不会再受影响。方法如图（图10）

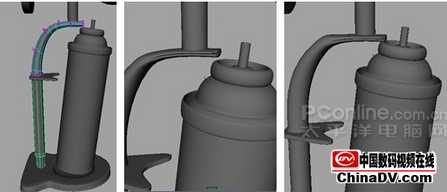

         继续添加支架模型的ISO线，调整控制点CV点，完成支架模型的制作。（图11）

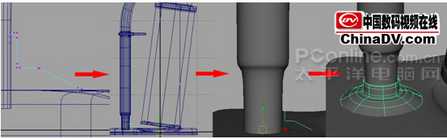

        在底座和支架连接处的部件，仍然采用创建曲线，旋转生成这个模型。（注意：由于MAYA新创建的模型，其默认坐标的轴心都是在坐标原点，所以这里必须在使用revolve命令之前先将曲线轴心调整到旋转的中心。）调整模型坐标轴的方法是：选中要调整的曲线，按下键盘上的insert键，移动轴心到所需要的位置，再按下insert键恢复，过程如图：（图12）
