用MAYA创建逼真气焊枪模型（5）

来源：互联网 作者：未知 发布时间：2010-05-09 22:17:03 网友评论 0 条

　　

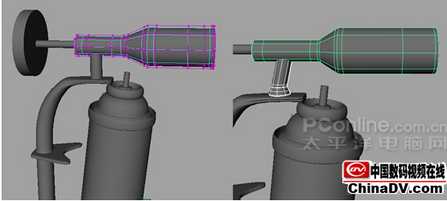

        8）到这里，整个模型完成了一半，接下来制作上面的那部分。前面喷火的部分直接用圆柱体添加ISO线制作，如图：（图13）

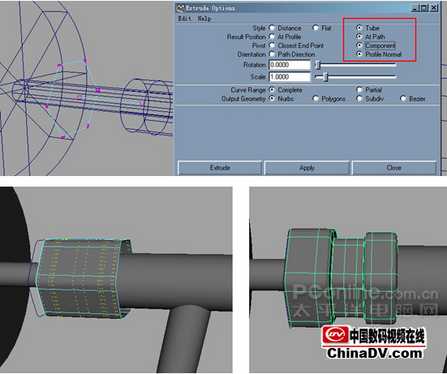

        对于左侧的镙丝，这里可以使用前面介绍的挤出方法(extrude)，挤出后再调整。如图，首先创建镙丝的截面曲线，再画出路径，选择Surface/Extrude后面的 勾选At Path(沿路径挤出) 和 Component（表示每条轮廓曲线的枢轴点用于挤压轮廓曲线，挤压就会沿轮廓曲线的构件发生）挤出模型。（图14）

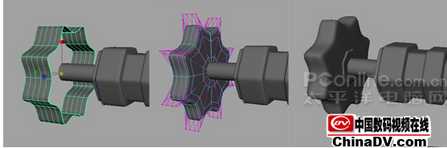

          再创建个圆柱体，将后面的旋钮做出来，过程如图。（图15）

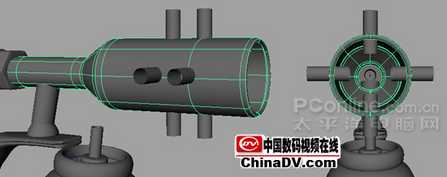

          9）从参考图上看，在前端的喷火口两侧还开有些进气的小孔。这里的制作方法是，用布尔运算(Edit NURBS/Booleans)来生成，如图，首先创建几个圆柱体在要开孔的位置：（注意圆柱体一定要穿过模型）（图16）
