这是一个 Rhino 建摸的基础教程。面向初学者，通过简单模型的制作，了解Rhino的基本建模方法。这个练习使用最新 Rhino 2.0 版，由于并没有使用到它的新功能，在 1.1 版本下（包括试用版）同样可以完成这个练习。大家都知道Rhino的功能按钮数量庞大而繁杂，在练习中涉及的按钮，会尽量给出它的菜单选择位置。这样，对 Rhino 不太熟悉的人不至于因寻找按钮而中断练习。

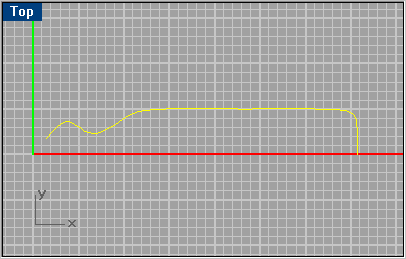

    首先打开 Rhino 或建立一个新的工作区。使用控制点曲线工具 （Curve > Free-From > Control Points）在 Top 视图用鼠标绘制螺丝刀把手的剖面曲线，如下图：

如果需要对曲线进行修改，可以使用 （Edit > Edit Point > Control Points On）打开曲线的控制点显示，用鼠标拖动控制点对曲线的曲率进行修改，尽量使最下端的一点处在 Top 视图的X轴上（见下图）。完成后，用鼠标右键点击该按钮可以关闭控制点显示。
