AutoCAD教程：根据二维图画三维图的方法及思路（1）

来源：互联网 作者：网站 发布时间：2010-05-13 06:33:53 网友评论 0 条


AutoCAD教程：根据二维图画三维图的方法及思路

        用Auto CAD进行二维绘图，对具有机械制图基础的人来说，一般都比较容易掌握。但对三维建模，特别是自学者，却总觉得不知从何下手。有鉴于此，特撰本教程，以冀对初学者有所帮助。
本教程旨在介绍由三视图绘制三维实体图时，整个建模过程的步骤和方法。
一、分析三视图，确定主体建模的坐标平面
        在拿到一个三视图后，首先要作的是分析零件的主体部分，或大多数形体的形状特征图是在哪个视图中。从而确定画三维图的第一步――选择画三维图的第一个坐标面。这一点很重要，初学者往往不作任何分析，一律用默认的俯视图平面作为建模的第一个绘图平面，结果将在后续建模中造成混乱。

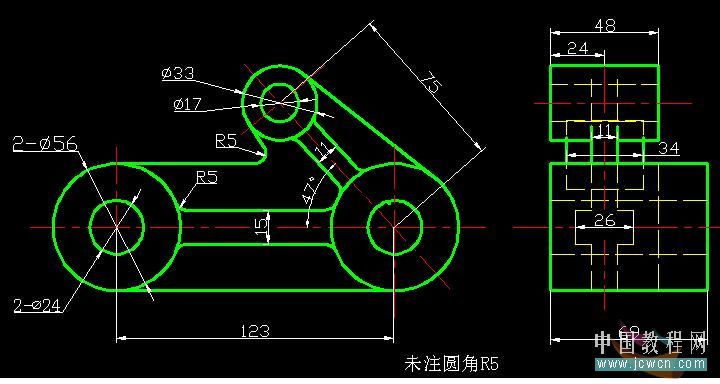

看下面几例：图1

AutoCAD教程：根据二维图画三维图的方法及思路_中国教程网

        此零件主要部分为几个轴线平行的通孔圆柱，其形状特征为圆，特征视图明显都在主视图中，因此，画三维图的第一步，必须在视图管理器中选择主视图，即在主视图下画出三视图中所画主视图的全部图线。

AutoCAD教程：根据二维图画三维图的方法及思路_中国教程网

       此零件的特征图：上下底板－四边形及其中的圆孔，主体－圆筒及肋板等，都在俯视图，故应在俯视图下画出三视图中的俯视图。

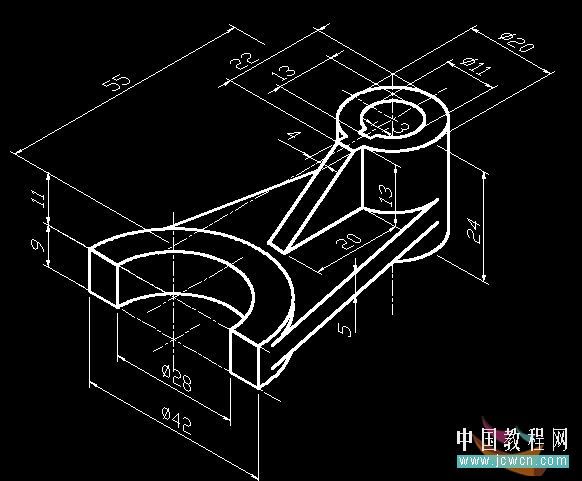

图3是用三维图模画三维图，很明显，其主要结构的形状特征――圆是在俯视方向，故应首先在俯视图下作图。图3：

AutoCAD教程：根据二维图画三维图的方法及思路_中国教程网
