AutoCAD教程：根据二维图画三维图的方法及思路（5）

来源：互联网 作者：网站 发布时间：2010-05-13 06:33:53 网友评论 0 条

         对于与水平板成135°夹角的斜板，必须先转到主视图，按位置要求画出与水平板成实角135°的斜线，如图13：

然后用动态观察仪将其转到可观察的位置，用三点确定UCS坐标位置，如图14所示：

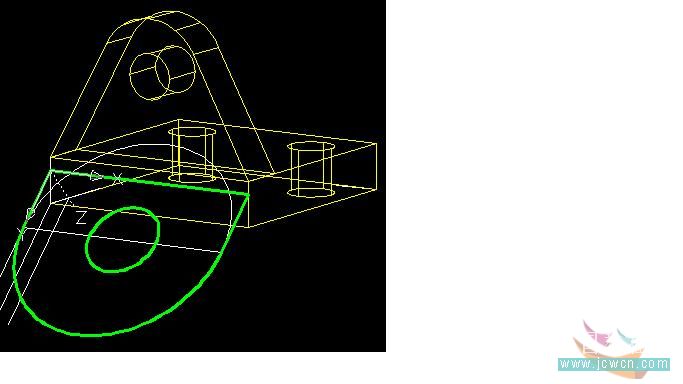

接下来即可在此坐标系下画出斜板的实形图，如图15：
