AutoCAD三维建模系列教程：三维旋转、剖切、阵列的应用（3）

来源：互联网 作者：未知 发布时间：2010-05-13 18:25:08 网友评论 0 条

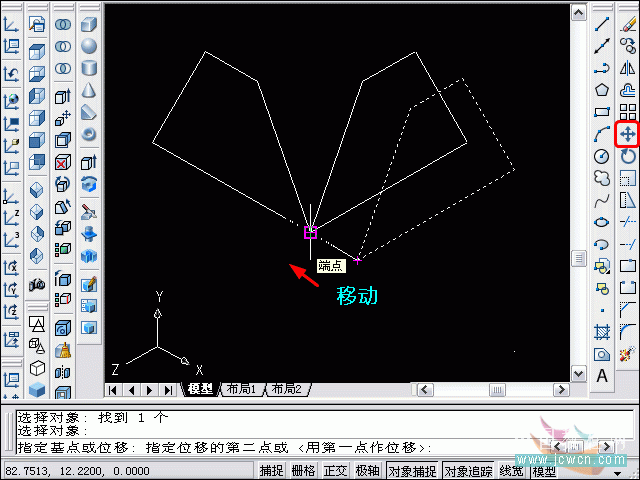

           5、移动旋转后的梯形，移动基点为下底的左端点，与另一梯形的下底右端点重合，如下图所示。

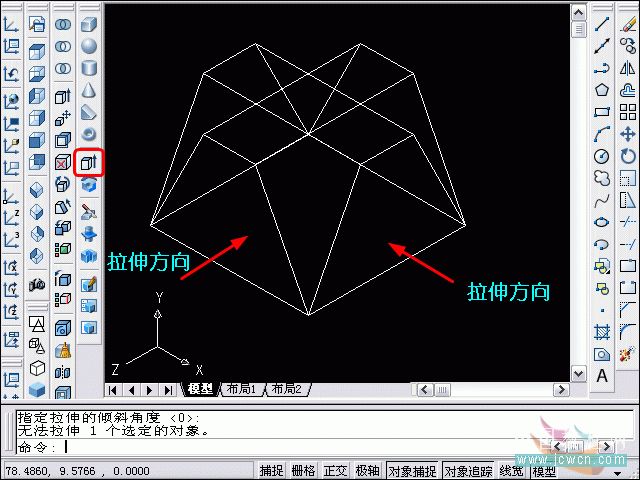

          6、对位置移动好后的2个梯形进行拉伸，对照UCS坐标，由于是逆Z轴方向，故拉伸的高度值均输入负值：拉伸高度为-9。

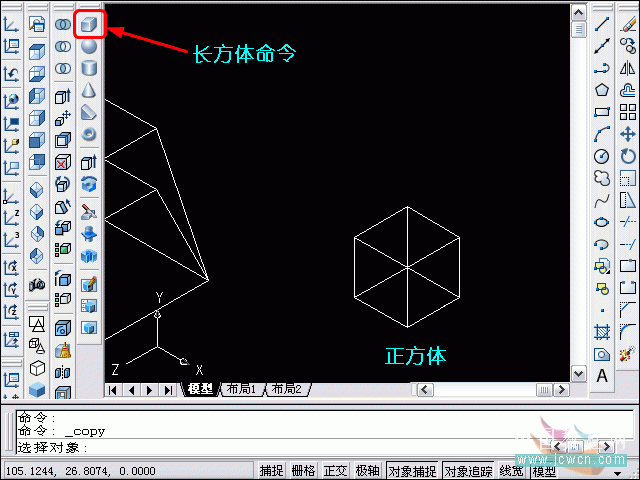

           7、在拉伸好的图形边上，用“长方体”命令，画一个正方体，尺寸为：3*3*3，如图。

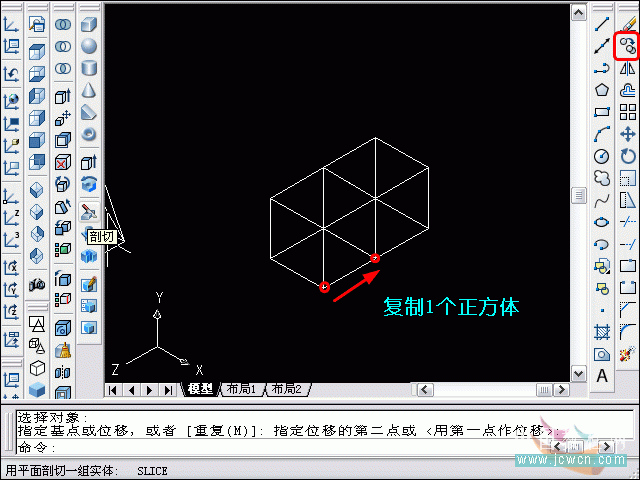

         8、用二维的“复制”命令，对刚画好的正方体再复制一个，复制基点如图中的红圈，复制后，两个正方体紧靠在一起。
