AutoCAD三维建模系列教程：三维旋转、剖切、阵列的应用（4）

来源：互联网 作者：未知 发布时间：2010-05-13 18:25:08 网友评论 0 条

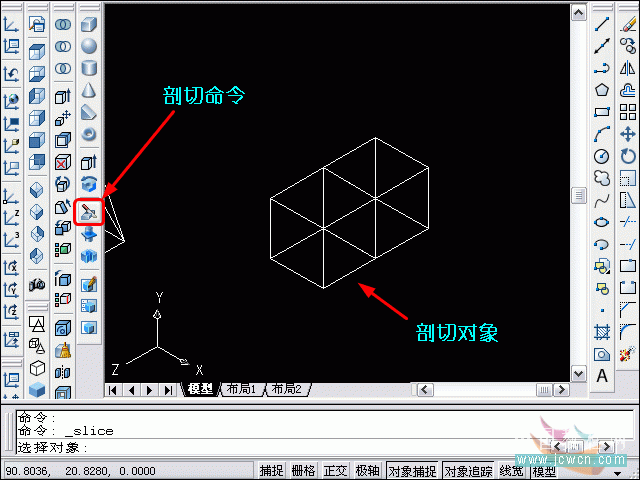

           9、点击“剖切”命令，对左边的一个正方体进行剖切，点击一下左边的正方体(及选中这个正方体)。

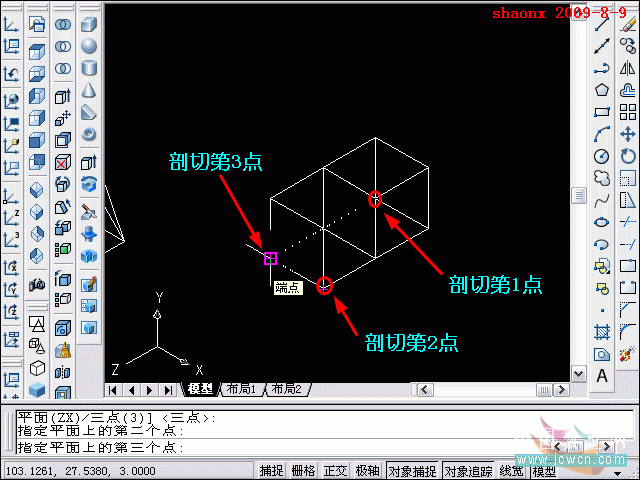

           10、选中了左边这个正方体后，按命令行的提示，依次点击剖切的第1点、第2点、第3点。如图所示。

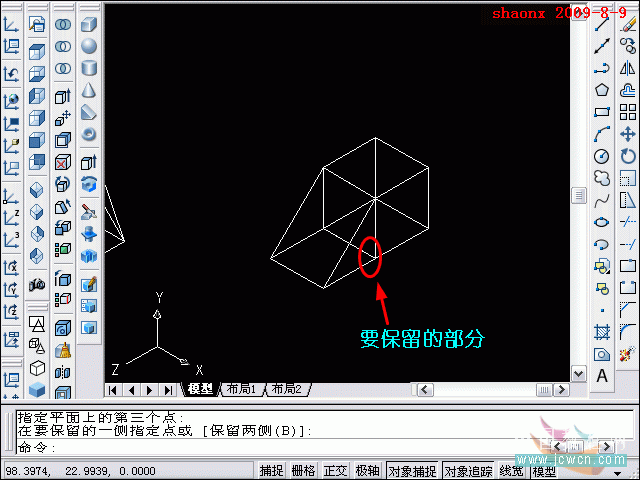

             11、点击完剖切三点后，按提示，再点击一下要保留的部分，剖切即成功了，如图。

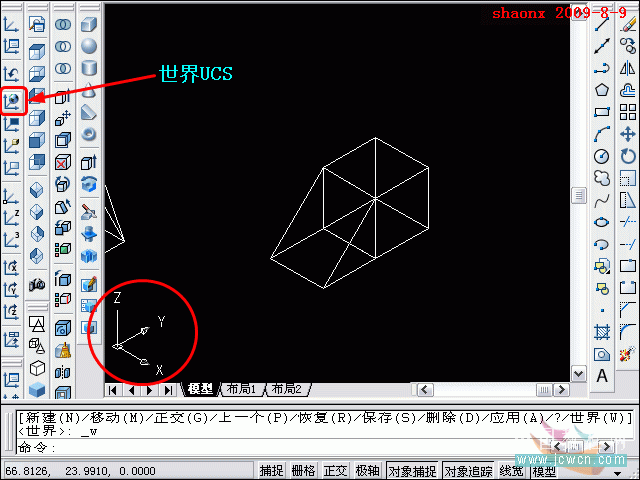

         12、点击一下“世界UCS”按钮，注意UCS坐标的变化。此时的正方体的顶面及底面均处于XY平面，为后续的操作做准备。

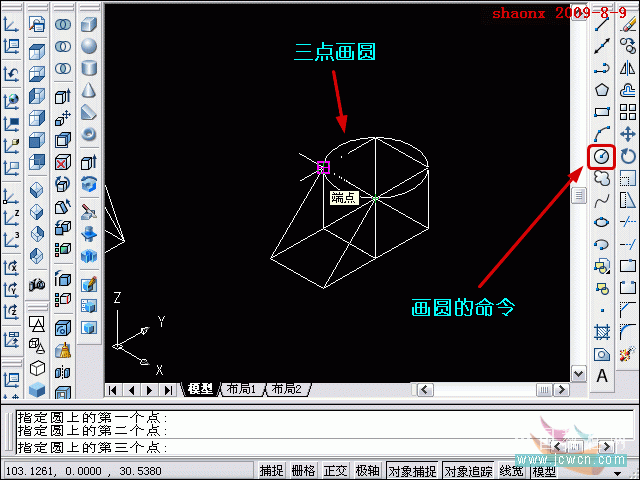

        13、用“画圆”的命令，三点(3P)画圆，在位剖切的正方形顶面画一辅助圆，当然，在正方形的底面画圆也可以，但后续的操作会不大方便，因此选择了在正方形的顶面画辅助圆。
