AutoCAD三维建模系列教程:拉升、差集、倒角的应用(2)

来源:互联网 作者:未知 发布时间:2010-05-13 18:41:47 网友评论 0


2、用二维的“矩形”命令,画一个18*24的矩形。

AutoCAD三维建模系列教程:拉升、差集、倒角的应用_中国教程网

3、对画好的矩形作拉伸,拉伸高度为18,如下图所示:

AutoCAD三维建模系列教程:拉升、差集、倒角的应用_中国教程网

4、在拉伸好的实体的顶面上的一个角,再用二维“矩形”命令,画一个12*12的矩形。

AutoCAD三维建模系列教程:拉升、差集、倒角的应用_中国教程网

7、画好的6*6的矩形,往下拉伸6。注意,还是负值。

AutoCAD三维建模系列教程:拉升、差集、倒角的应用_中国教程网

8、接下来,做“差集”,要从大实体中,减去中、小两个实体。点击差集命令后,先选择大的实体。

AutoCAD三维建模系列教程:拉升、差集、倒角的应用_中国教程网

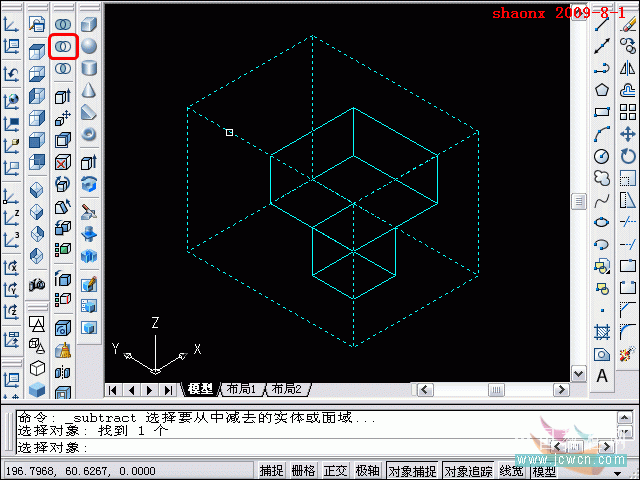

9、选中大实体后,确认回车。在命令行提示“选择需减去的对象”时,依次选择中、小两个实体后,回车确认。

AutoCAD三维建模系列教程:拉升、差集、倒角的应用_中国教程网
