AutoCAD三维建模系列教程：拉升、移动、复制的应用（3）

来源：互联网 作者：未知 发布时间：2010-05-13 18:43:33 网友评论 0 条

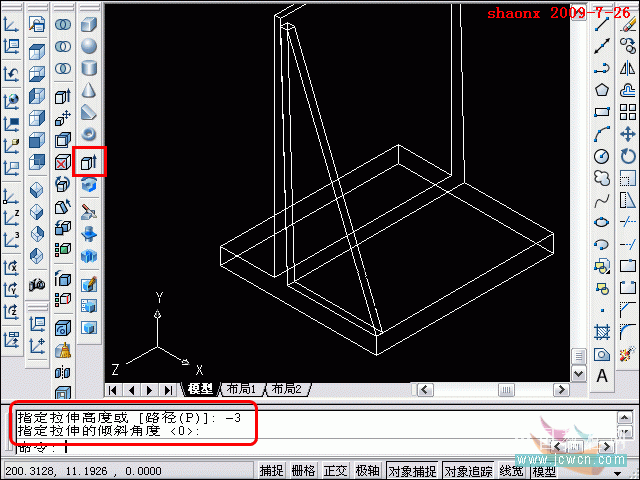

        5、接下来，还是用拉伸命令，对类似三边形的面域进行拉伸，拉伸高度为-3，也是逆Z轴方向，倾斜度为0，见下图：

        6、先点击“世界UCS”，目的是让视图中上下为Z方向，从而使底部呈XY面，便于后面的实体移动操作，因实体移动一般是在XY平面里进行的，打开“正交”，点击“移动”(这是用二维命令)，将刚拉伸的类似三边形的实体按图示方向移动18.5

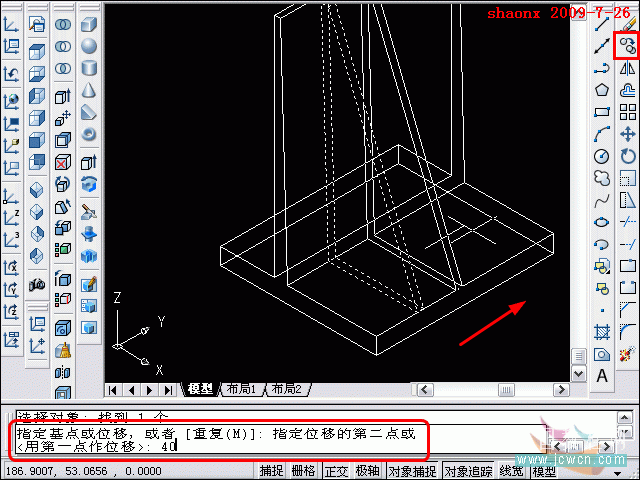

        7、接下来，用二维的“复制”命令，和刚才的操作差不多，将刚移动过的类似三边形的实体按图示方向再复制移动40

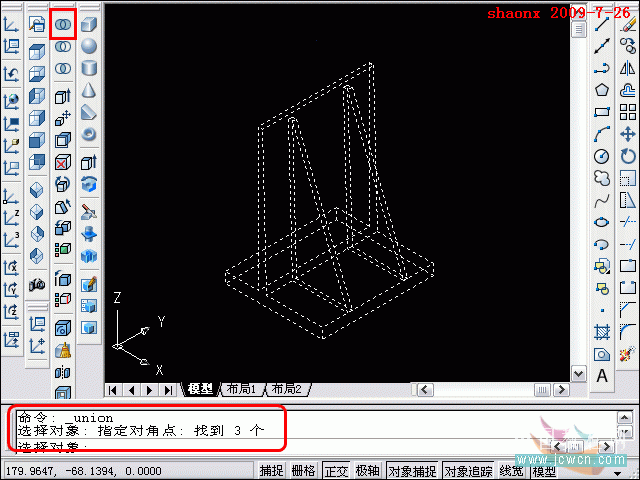

        8、点击布尔运算的“并集”命令，选中全部图形(本题是3个实体)后回车，整个图形就合为一个整体了。
