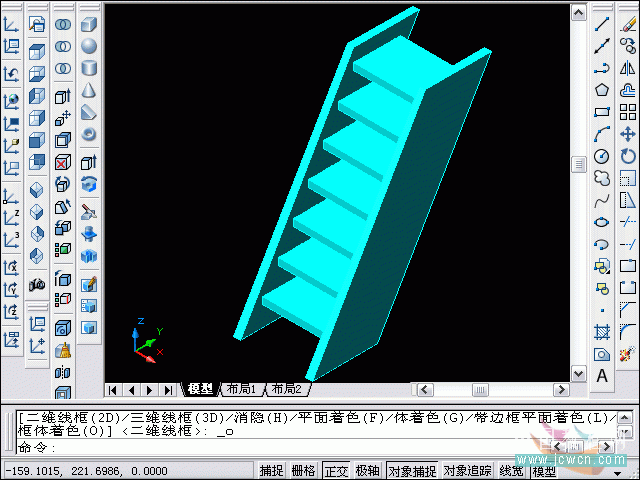

AutoCAD三维建模系列教程：拉升、复制移动制作木梯（3）

来源：互联网 作者：未知 发布时间：2010-05-13 18:44:54 网友评论 0 条

7、在几条偏移线之间画一矩形，具体的矩形范围见下图所示。

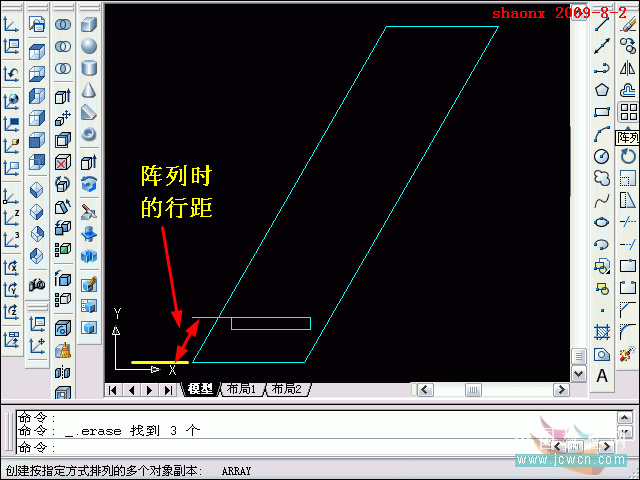

8、删除掉偏移线，只留一根与底边垂直距离为40的偏移线，并量出底边与保留的偏移线间的斜线距离，这个距离就是等会要做的倾斜角度阵列的行距。

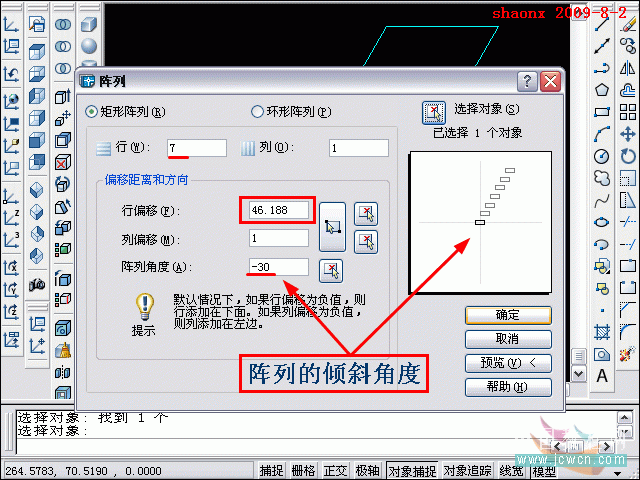

9、这个梯子有7格，阵列的行即为7行；行偏移的距离，即为刚才量的底边与保留的偏移线间的斜线距离；阵列的角度为-30，在阵列中，列的角度为0，即等于水平，行的角度为0，即等于垂直。本题中梯子为与水平线夹角等于60度，而行偏移的值又是正值，是往上的，所以是-30度。阵列的对象，为刚画的小的矩形

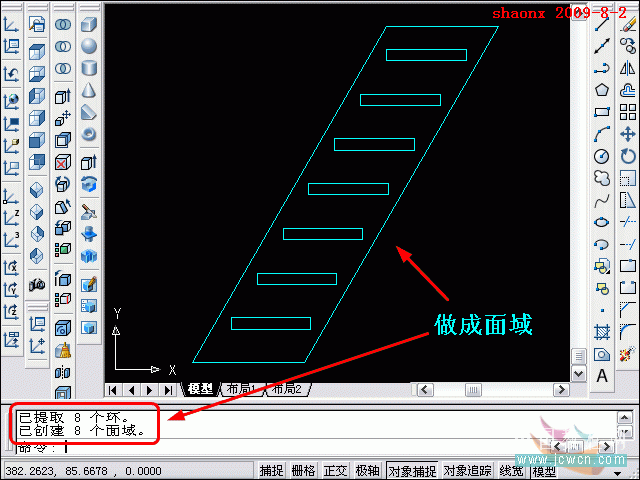

10、清理一下图形，将阵列好的7个小矩形以及大的平行四边形都做成面域。
