AutoCAD三维建模系列教程：拉升、复制移动制作木梯（4）

来源：互联网 作者：未知 发布时间：2010-05-13 18:44:54 网友评论 0 条

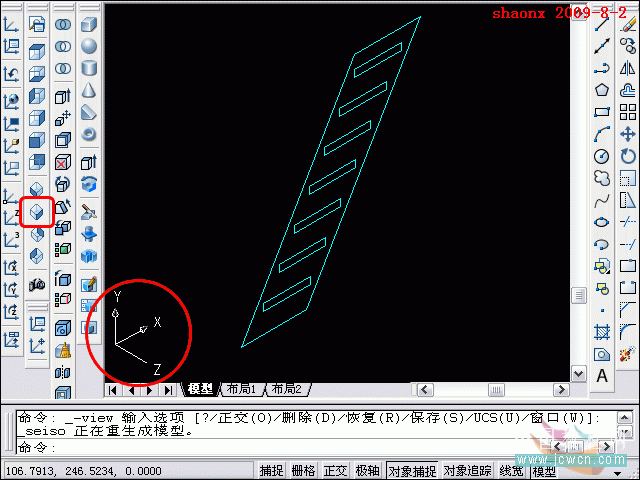

11、将界面转到“东南视图”，注意看一下，从右视图的平面界面，转到东南视图时的UCS坐标。接下来的拉伸，是沿着Z轴向的。

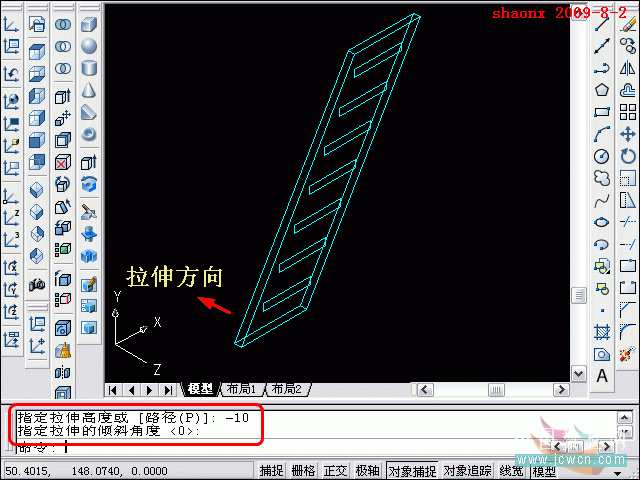

12、现在开始进行拉伸，大的平行四边形的拉伸方向，是逆Z轴向的，所以输入的是负值，倾斜度为0。

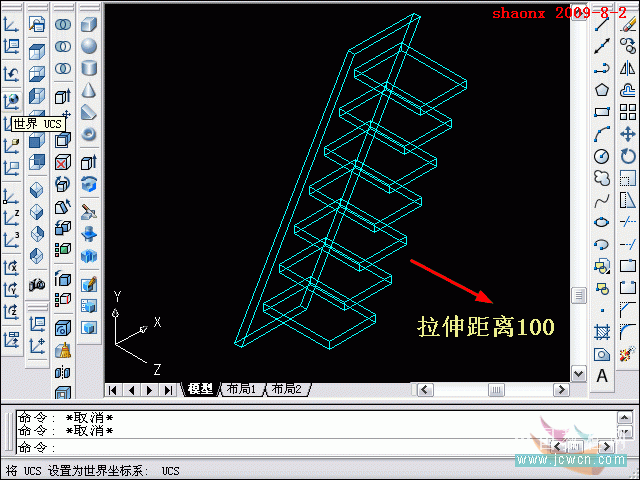

13、接下来拉伸7块梯子的踏板，是要朝着Z方向拉伸，所以这次输入的是要正值，拉伸距离为100，倾斜度为0

14、因接下来要用二维命令“移动”来移动梯子的旁板，而这种移动只能在XY平面里完成，所以，我们要将梯子的底部面移到XY平面。

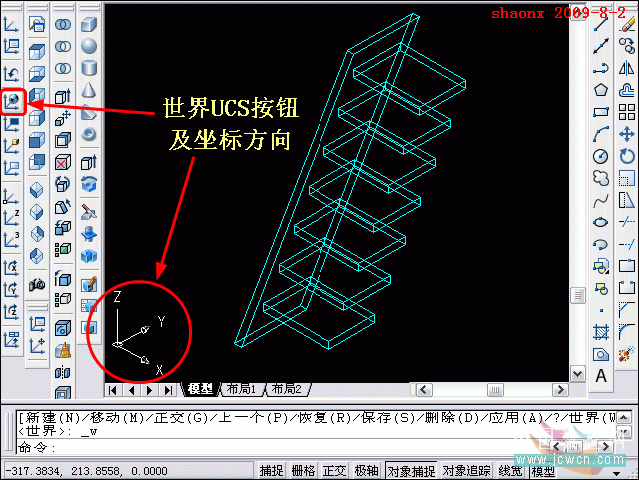

按一下“世界UCS”按钮，看一下UCS的坐标，上下方向成了Z轴，而梯子地面就处于XY平面里了。
