AutoCAD建模教程：49股钢丝绳的制作方法 （2）

来源：互联网 作者：未知 发布时间：2010-05-13 18:52:18 网友评论 0 条

下面就开始：

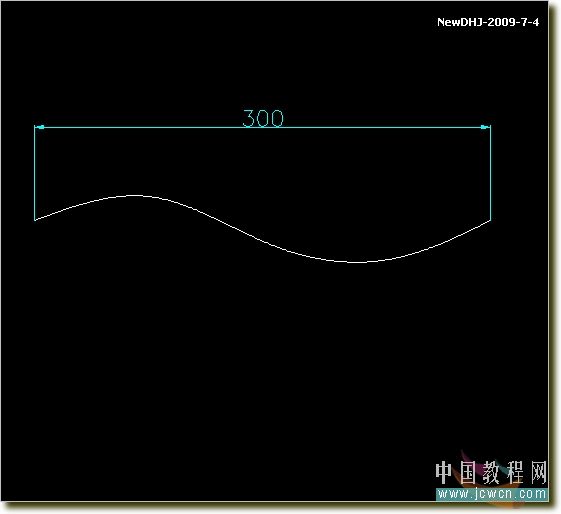

1、画一条曲线做钢丝绳的中心线（尺寸参考）

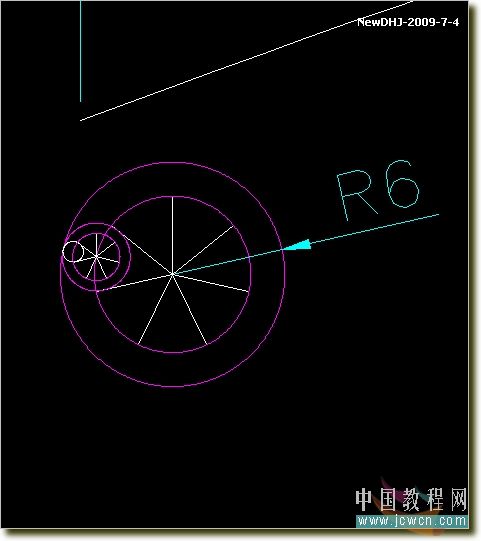

        2、画一圆做钢丝绳的外径（尺寸参考R=6）分7等份，切、切、切画一小圆，以R6的圆心到小圆圆心作一圆，剪切等份线，留下七星线。同样在小圆内分7等份画一小小圆，并剪切等份线留下小七星线。如图：需要的是白图层线，粉红图层线就不需要了。

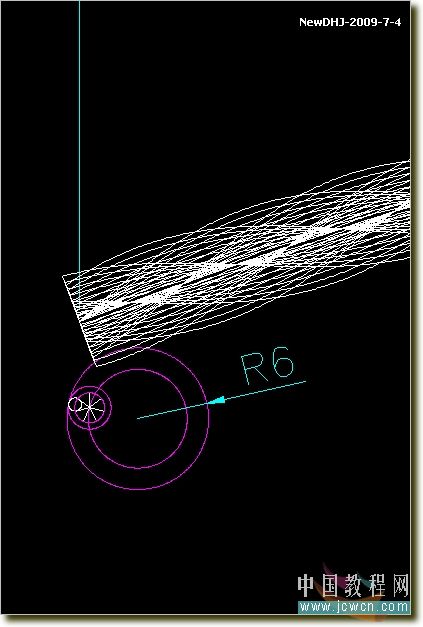

           3、sweep——选择大的七星线——T（扭曲）——1800——选择曲线。扫出七条扭带。如图：
