AutoCAD二维教程：细说机械零件轴测图的画法（1）

来源：互联网 作者：未知 发布时间：2010-05-15 15:50:07 网友评论 0 条

准备工作：
1、 机械基础知识：
        在机械零件的轴测视图中，圆是以椭圆表示的，可分为三个方向（见图1），椭圆的长短轴之比为12.2：7，这是一个常数，必须记着！用这种比例的椭圆所绘轴测图最为真实，相当于三维效果。其余尺寸按实际尺寸绘制！

图1

2、 绘图环境设置：
        右键点击电脑工作界面下方的“对象捕捉”，再左键点击对话框中的“设置...”，将“极轴追踪”中的“增量角”改为15度（或30度）即可。其它设置，如“线型”、“对象追踪”等随喜好而定嘛。
3、 零件素材图纸：准备好欲画轴测图的图纸（见图2）。

图2

开始绘图：

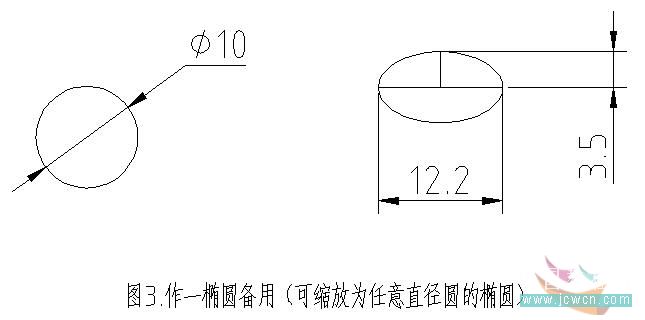

        1、 先绘一Φ10圆的椭圆（见图3），此后绘图中可缩放成不同直径的圆的椭圆。很方便的技巧哟！此后绘图中，需要用到椭圆时，请复制第一步中的椭圆进行缩放和旋转。

图3
