AutoCAD二维教程：细说机械零件轴测图的画法（2）

来源：互联网 作者：未知 发布时间：2010-05-15 15:50:07 网友评论 0 条

        2、 按制图规律，确定一条轴线（见图4）

          3、 复制一椭圆到轴线的端点（见图5）

图5

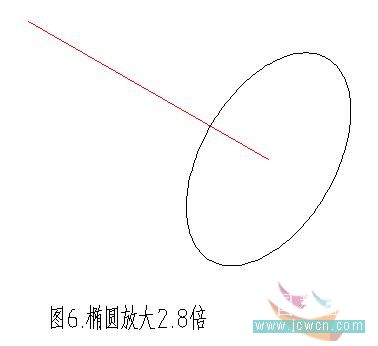

        4、 先按内孔尺寸Φ28放大椭圆（即放大2.8倍）（见图6）

图6

         5、 重复步骤3，复制一椭圆至轴线端点（见图7）

图7

          6、 按外径尺寸Φ68放大椭圆（即放大6.8倍）（见图8）

图8
