AutoCAD二维教程：细说机械零件轴测图的画法（3）

来源：互联网 作者：未知 发布时间：2010-05-15 15:50:07 网友评论 0 条

        7、 画零件的厚度10（=12.5-2.5）.只需将两椭圆沿轴线放向移动10（见图9）即可（先选择，再点击移动按钮，再输入距离数据），作外圆的切线，如图，先画出椭圆的长轴，再向另一椭圆引切线。

图9

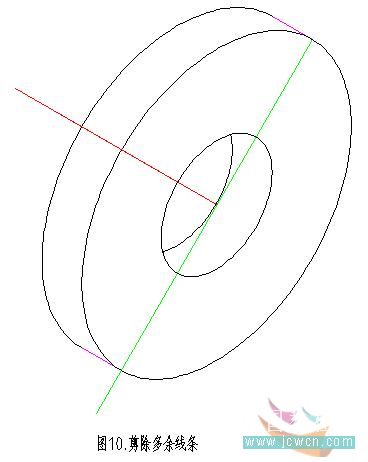

        8、 剪掉多余的线条或不可视的线条（见图10）

图10

        9、 重复步骤3，复制椭圆至图示位置（偏移10之后的圆心），作零件左端的台阶，注：有可能是不可见的线，其实根据经验可以判断出是不可见的。不可见之线是不用绘出的。（见图11）

图11

         10、 按图尺寸Φ42放大，并偏移2.5.注：如果左端台阶不可见，则不必画出。图示红线椭圆即零件左端的台阶，不可见而被删除。（见图12）

图12

          11、 继续画三小孔（见图13）（注：按实际尺寸推移，是很重要的！见图中辅助线）

图13
