AutoCAD二维教程：细说机械零件轴测图的画法（6）

来源：互联网 作者：未知 发布时间：2010-05-15 15:50:07 网友评论 0 条

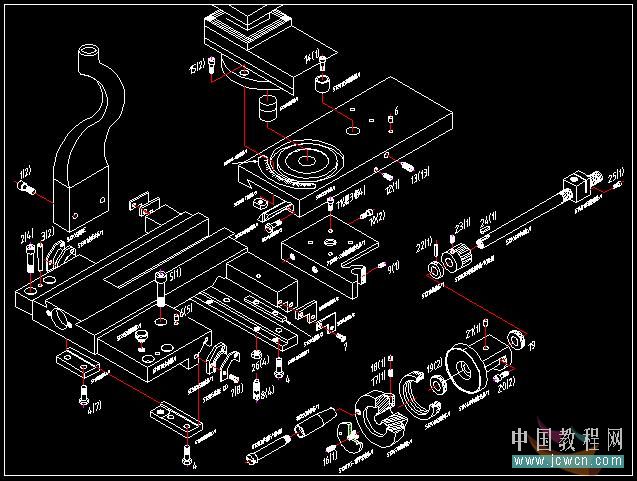

图23

        题外话：在实际 工作中，我采用二维轴测图替代三维轴测图的好处是：文件小；布局方便；相同零件在不同文件中插入快捷；零件与零件之间的连线亦好绘制。缺点：轮齿画法复杂。机械图纸中绘出轴测图，方便操作工认识零件形状，识图能力可以略低，出错率小。我们公司一般采用平面图+轴测图的形式。
图24为半成品三维图，图25为半成品二维图。

图24

图25
