AutoCAD 2008三维教程：环形弹簧及弧线弹簧的几种画法（2）

来源：互联网 作者：未知 发布时间：2010-05-15 15:45:29 网友评论 0 条

          二、用扫掠命令，扫掠对象选短线段，再输入扭曲（T)的数值5400（5400度也就是15圈），最后扫掠路径选圆，结果见图二。

图2

三、用分解命令把图形分解，结果见图三。

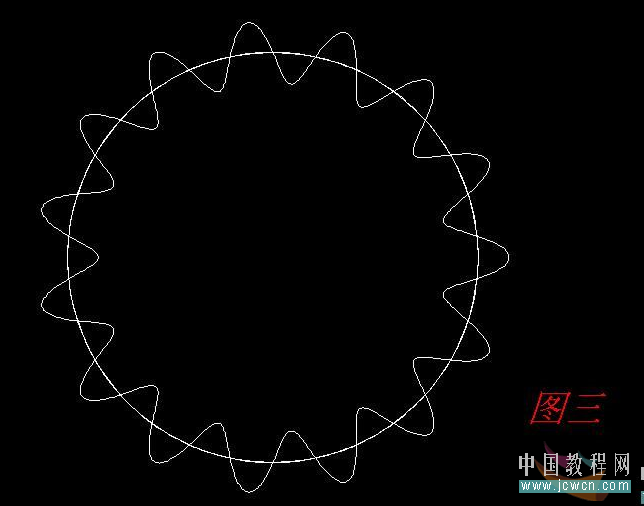

图3

四、获得螺旋线后，再画一小圆，再次用扫掠命令，见图四。

图4

五、扫掠对象选小圆，扫掠路径选螺旋线，结果见图五。

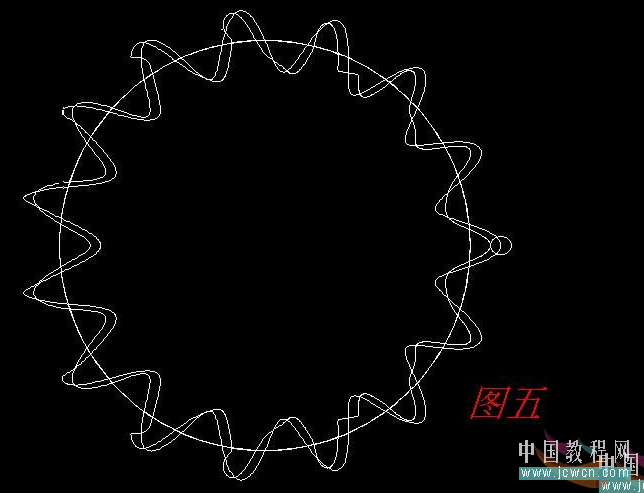

图5
