AutoCAD 2008三维教程：环形弹簧及弧线弹簧的几种画法（3）

来源：互联网 作者：未知 发布时间：2010-05-15 15:45:29 网友评论 0 条

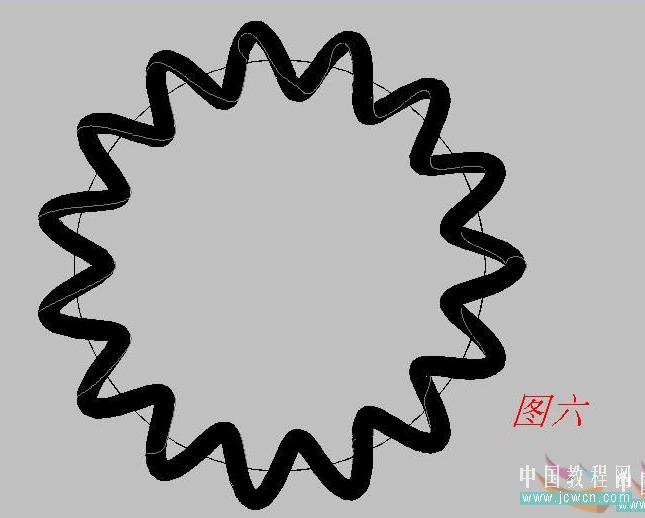

六、视觉样式选真实（见图六）。

图6

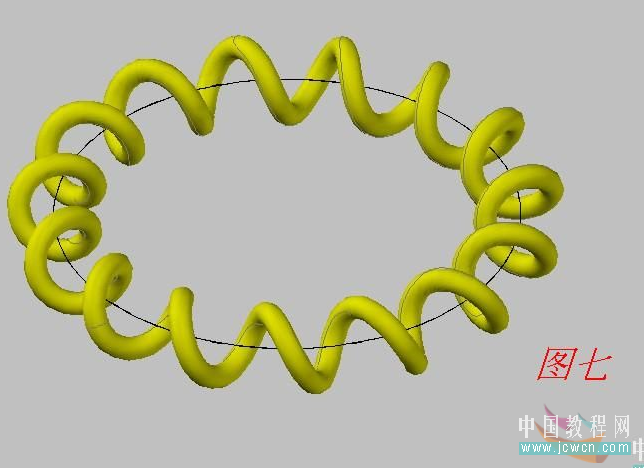

七、改变颜色，做法1完成。

图7

环形弹簧做法2

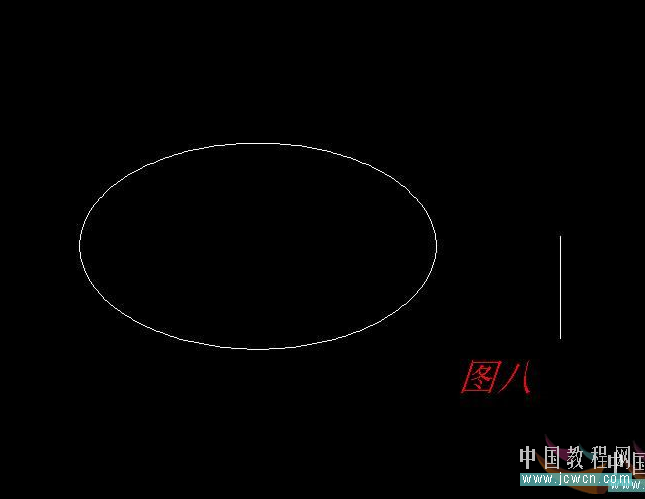

八、也画一圆与一线段，不过线段是垂直于X、Y平面的（见图八）。

图8

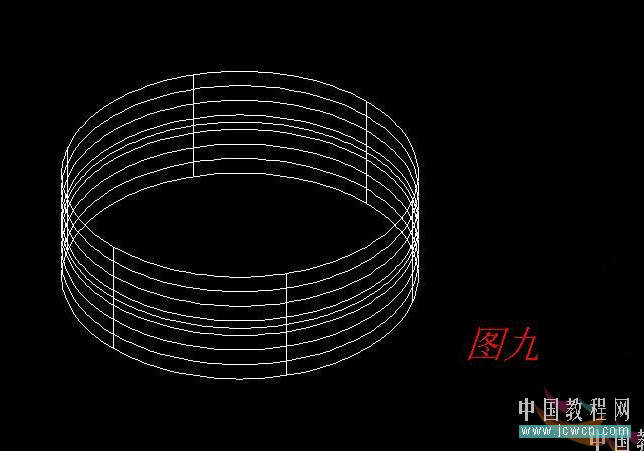

九、用扫掠命令，扫掠对象选短线段，扫掠路径选圆，结果见图九。

图9

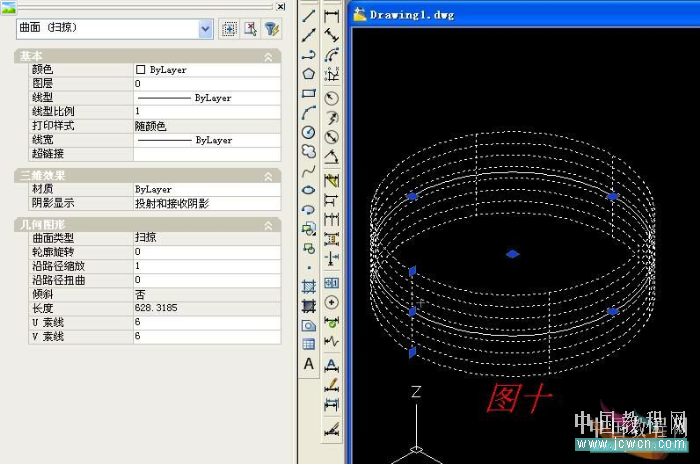

十、双击柱形曲面，弹出对象特性面板，见图十。

图10
