AutoCAD 2008三维教程：环形弹簧及弧线弹簧的几种画法（5）

来源：互联网 作者：未知 发布时间：2010-05-15 15:45:29 网友评论 0 条

弧线弹簧的做法

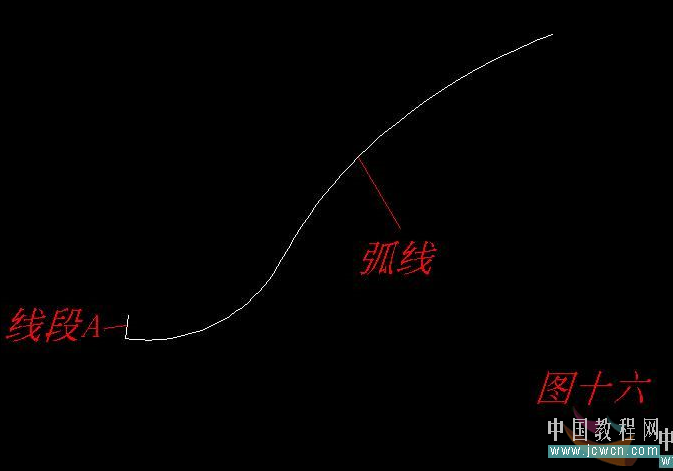

十六、画弧形与线段A，线段A的延长线经过邻近圆弧的圆心，见图十六。

图16

十七、用扫掠命令，扫掠对象选短线段，输入扭曲（T)的数值5400（5400度也就是15圈），再输入比例（S)的数值2，扫掠路径选弧形线，生成结果见图十七。

图17

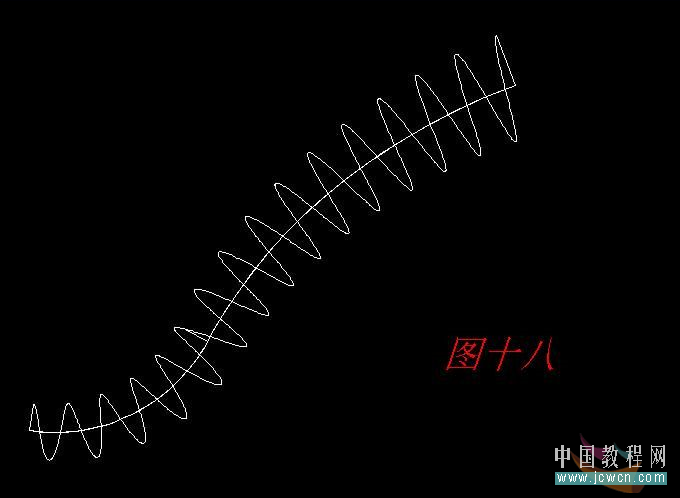

十八、多次用分解命令把图形分解，结果见图十八。

图18

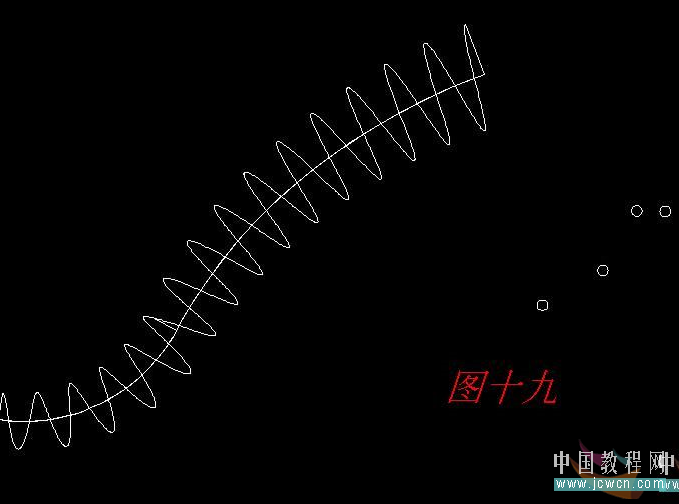

十九、在渐缩弧形螺旋线画一小圆并复制几个，见图十九。

图19
