AutoCAD三维实体入门教程:关于剖切的知识详解(1)
来源:互联网 作者:未知 发布时间:2010-05-15 15:42:27 网友评论 0 条

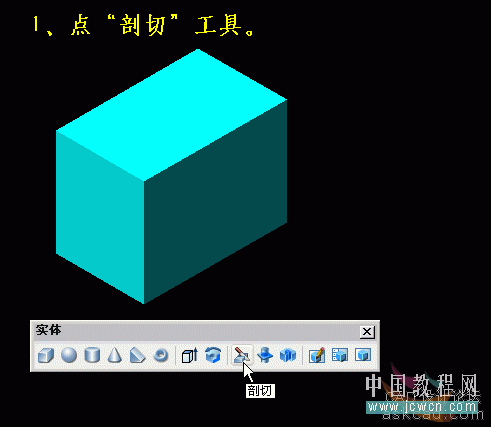

1、点“剖切”工具。

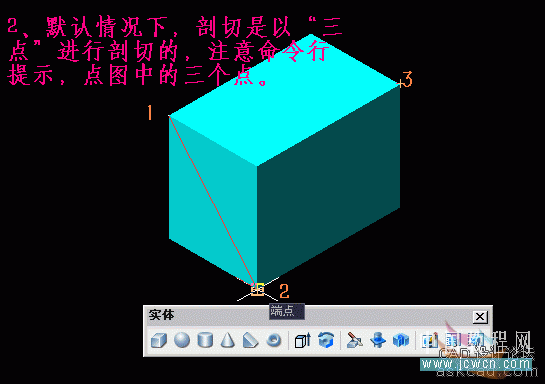

2、默认情况下,剖切是以“三点”进行剖切的,注意命令行提示,点图中的三个点。

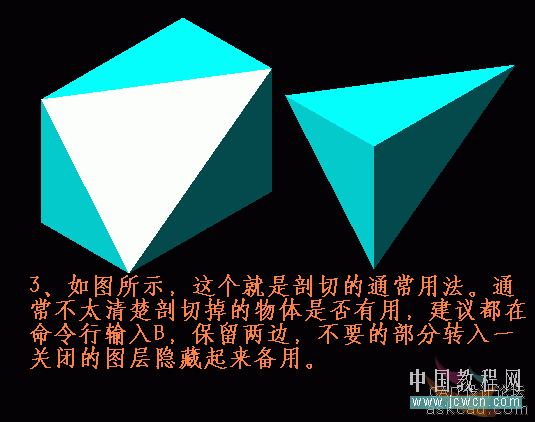

3、如图所示,这个就是剖切的通常用法。通常不太清楚剖切掉的物体是否有用,建议都在命令行输入B,保留两边,不要的部分转入一关闭的图层隐藏起来备用。

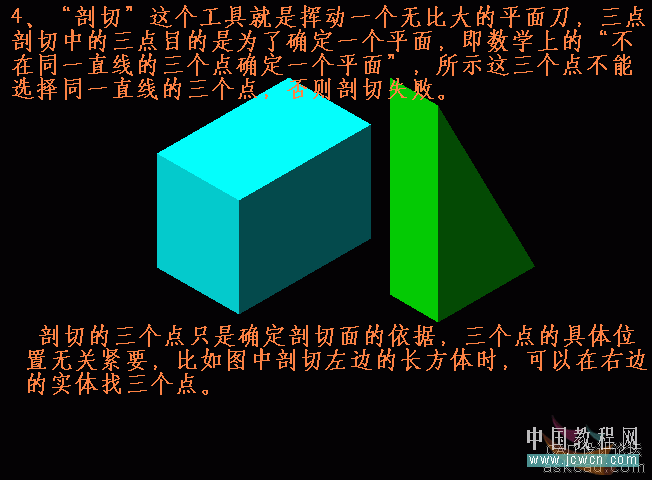

4、“剖切”这个工具就是挥动一个无比大的平面刀,三点剖切中的三点目的是为了确定一个平面,即数学上的“不在同一直线的三个点确定一个平面”,所示这三个点不能选择同一直线的三个点,否则剖切失败。剖切的三个点只是确定剖切面的依据,三个点的具体位置无关紧要,比如图中剖切左边的长方体时,可以在右边的实体找三个点。
