AutoCAD三维实体入门教程：关于剖切的知识详解（3）

来源：互联网 作者：未知 发布时间：2010-05-15 15:42:27 网友评论 0 条

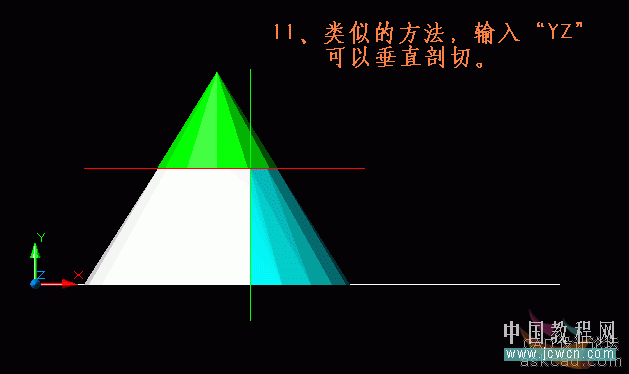

        11、类似的方法，输入“YZ”可以垂直剖切。

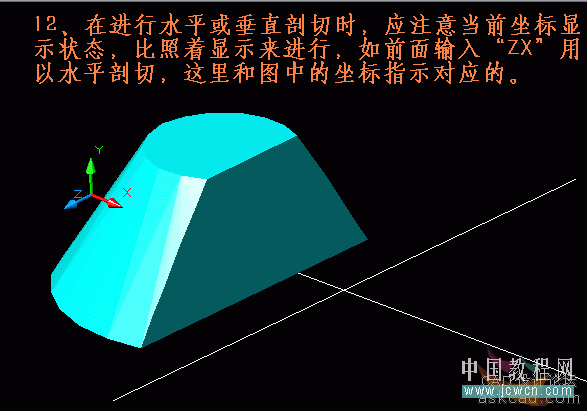

         12、在进行水平或垂直剖切时，应注意当前坐标显示状态，比照着显示来进行，如前面输入“ZX”用以水平剖切，这里和图中的坐标指示对应的。

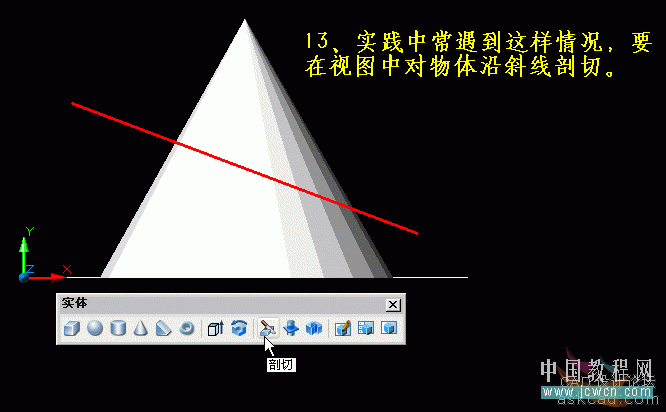

         13、实践中常遇到这样情况，要在视图中对物体沿斜线剖切。

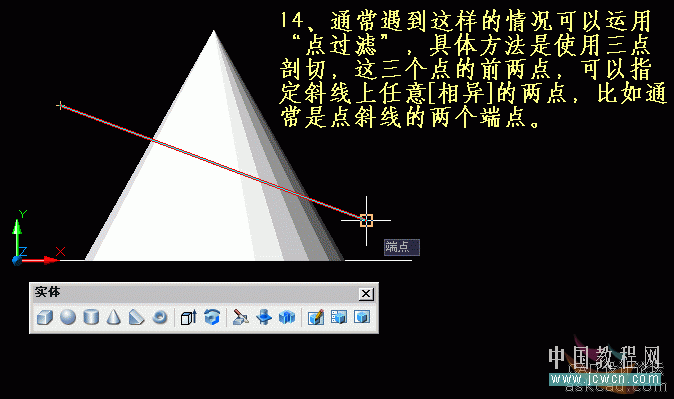

         14、通常遇到这样的情况可以运用“点过滤”，具体方法是使用三点剖切，这三个点的前两点，可以指定斜线上任意[相异]的两点，比如通常是点斜线的两个端点。

        15、当指定第三点时，输入“XY”以启动点过滤，然后点斜线上任一点，然后输入一个不为O的任意数。

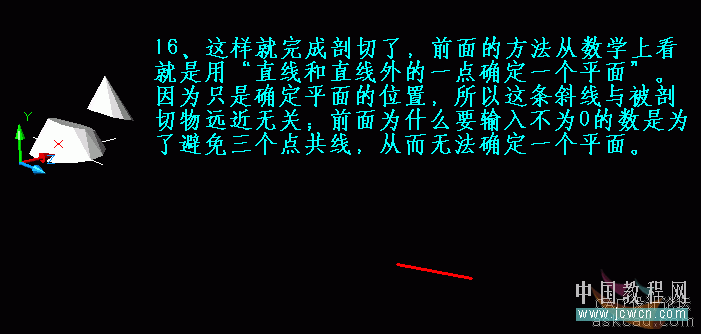

        16、这样就完成剖切了，前面的方法从数学上看就是用“直线和直线外的一点确定一个平面”。因为只是确定平面的位置，所以这条斜线与被剖切物远近无关；前面为什么要输入不为0的数是为了避免三个点共线，从而无法确定一个平面。
