AutoCAD三维实体入门教程：关于剖切的知识详解（5）

来源：互联网 作者：未知 发布时间：2010-05-15 15:42:27 网友评论 0 条

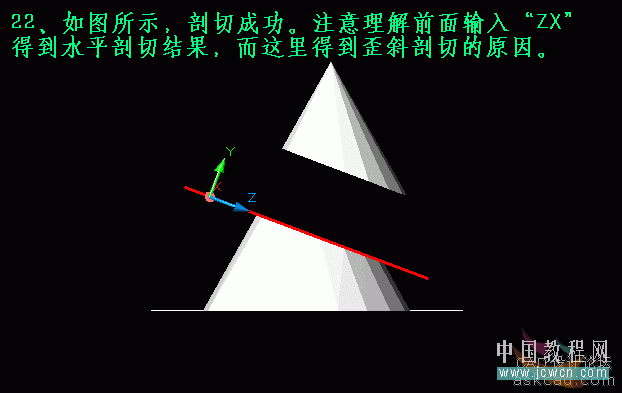

         22、如图所示，剖切成功。注意理解前面输 入“ZX”得到水平剖切结果，而这里得到歪斜剖切的原因。

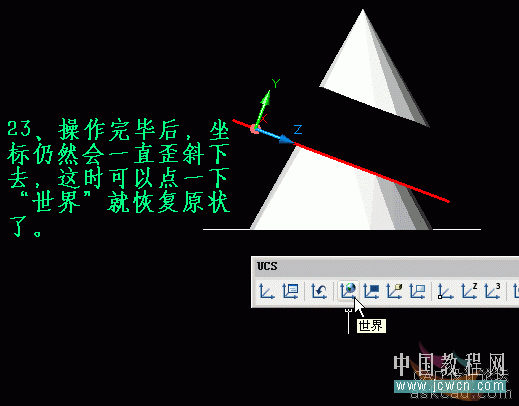

       23、操作完毕后，坐标仍然会一直歪斜下去，这时可以点一下“世界”就恢复原状了。

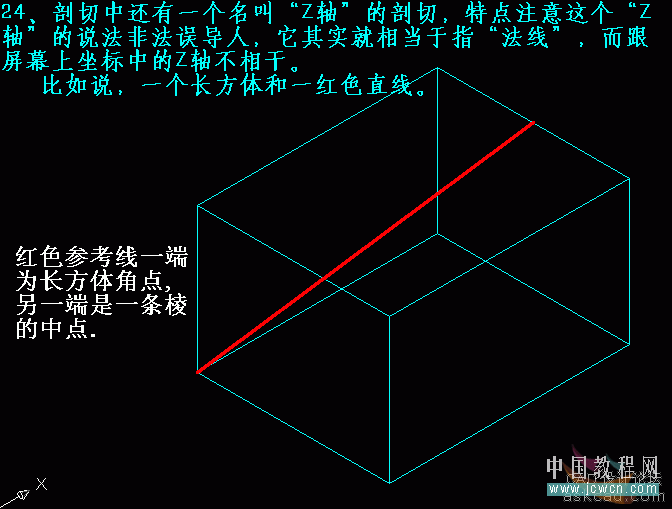

       2 4、剖切中还有一个名叫“Z轴”的剖切，特别注意这个“Z轴”的说法非法误导人，它其实就相当于指“法线”，而跟屏幕上坐标中的Z轴不相干。比如说，一个长方体和一红色直线。红色参考线一端为长方体角点，另一端是一条棱的中心。

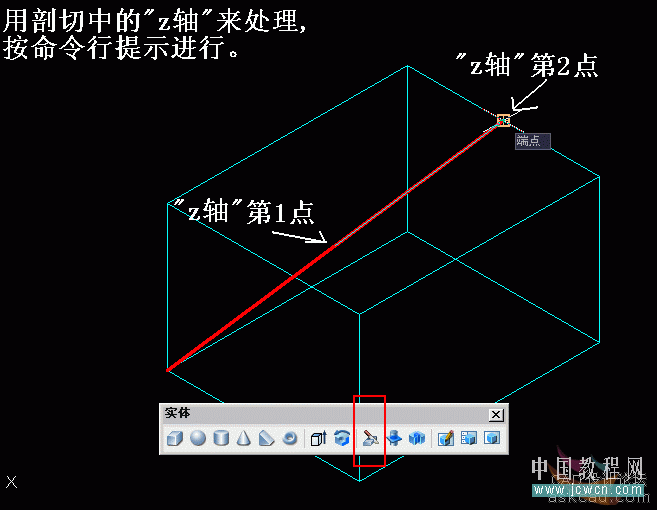

         用剖切中的“Z轴”来处理，按命令行提示进行。

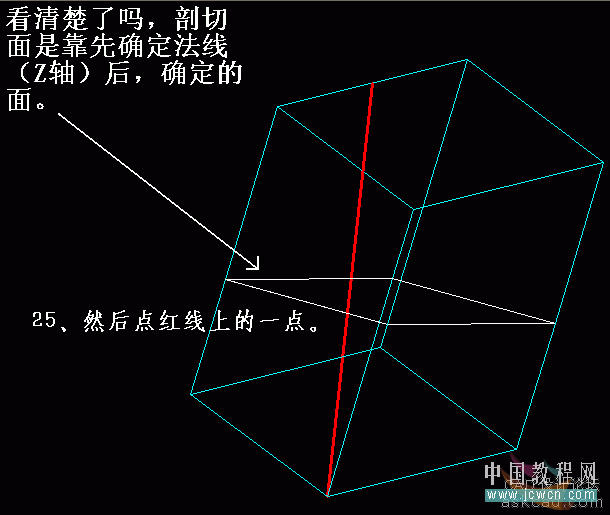

          25、然后点红线上一点。看清楚了吗，剖切面是靠先确定法线（Z轴）后，确定的面。
