AutoCAD三维实体入门教程：点过滤功能的应用（2）

来源：互联网 作者：未知 发布时间：2010-05-15 15:40:01 网友评论 0 条

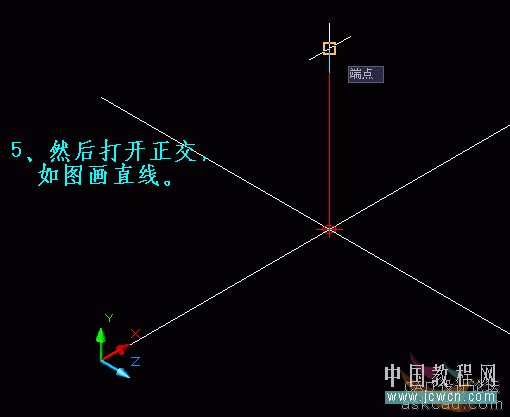

        5、然后打开正交，如图画直线。

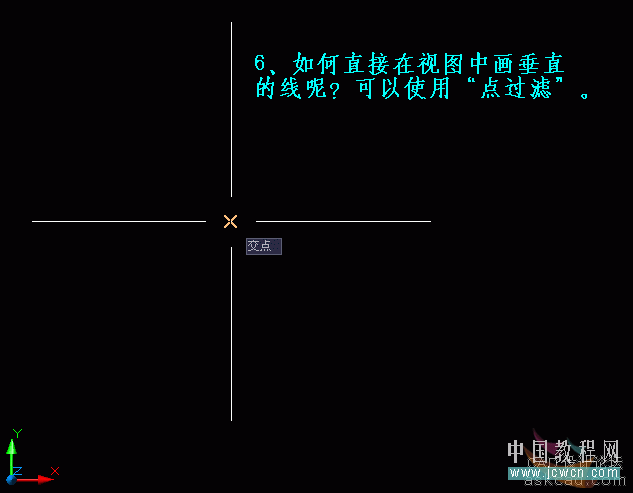

          6、如何直接在视图中画垂直的线呢？可以使用“点过滤”。

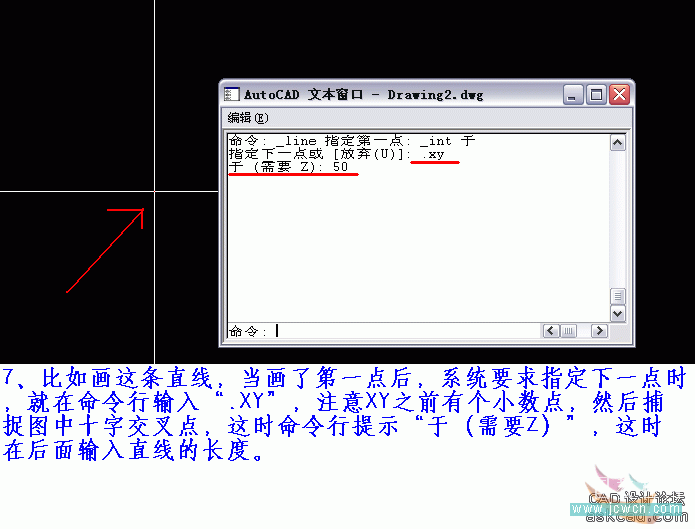

       7、比如画这条直线，当画了第一点后，系统要求指定下一点时，就在命令行输入“XY”，注意XY之前有个小数点，然后捕捉图中十字交叉点，这时命令行提示“于（需要Z）”，这时在后面输入直线的长度。

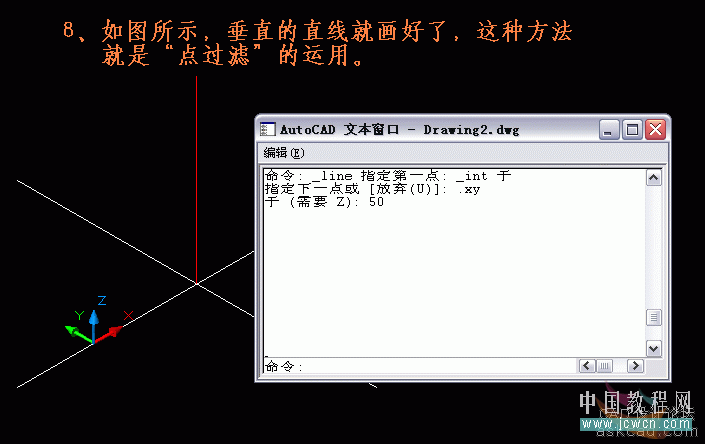

         8、如图所示，垂直的直线就画好了，这种方法就是“点过滤”的运用。
