AutoCAD三维实体入门教程：点过滤功能的应用（3）

来源：互联网 作者：未知 发布时间：2010-05-15 15:40:01 网友评论 0 条

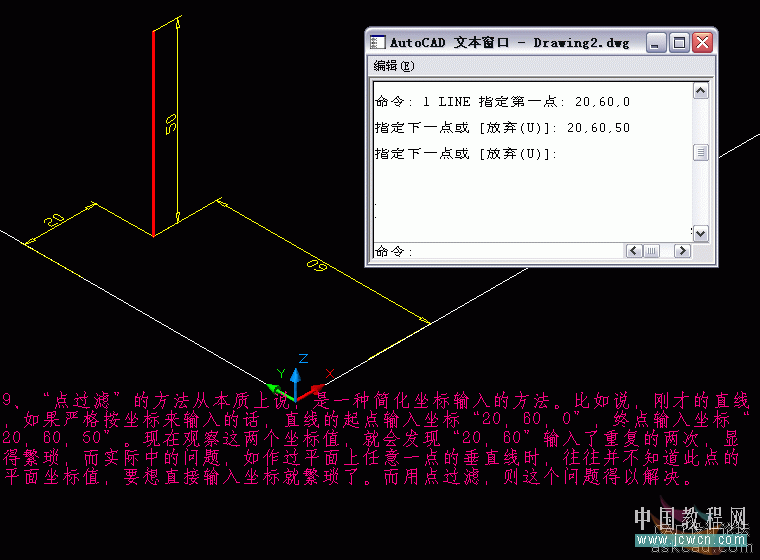

       9、“点过滤”的方法从本质上说，是一种简化坐标输入的方法。比如说，刚才的直线，如果严格按坐标来输入的话，直线的起点输入坐标“20、60、0”输入了重复的两次，显得繁琐，而实际中的问题，如作过平面上任意一点的垂直线时，往往并不知道此点的平面坐标值，要想直接输入坐标就繁琐了。而用点过滤，则这个问题得以解决。

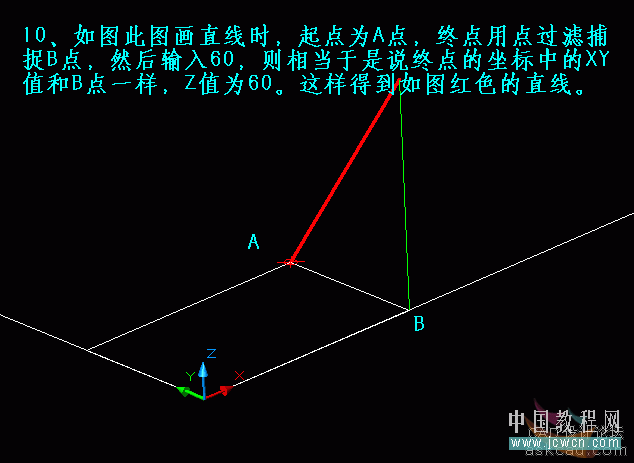

       10、如图此图画直线时，起点为A点，终点用点过滤捕捉B点，然后输入60，则相当于是说终点的坐标中的XY值和B点一样，Z值为60。这样得到如图红色的直线。

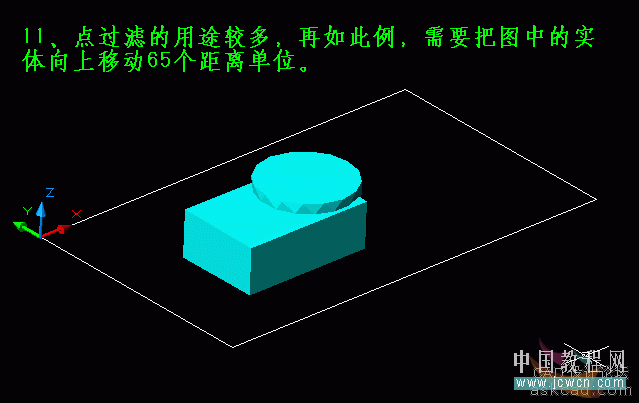

        11、点过滤的用途较多，再如比例，需要把图中的实体向上移动65个距离单位。
