AutoCAD三维实例教程：CAD模型特点及材质调整（2）

来源：互联网 作者：未知 发布时间：2010-05-13 18:33:18 网友评论 0 条

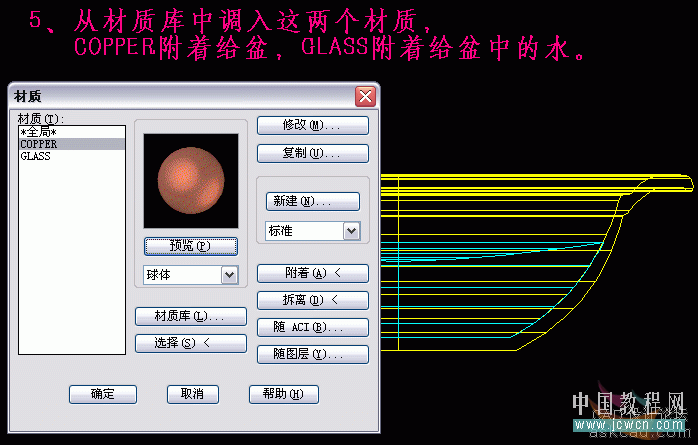

5、从材质库中调入这两个材质，COPPER附着给盆，GLASS附着给盆中的水。

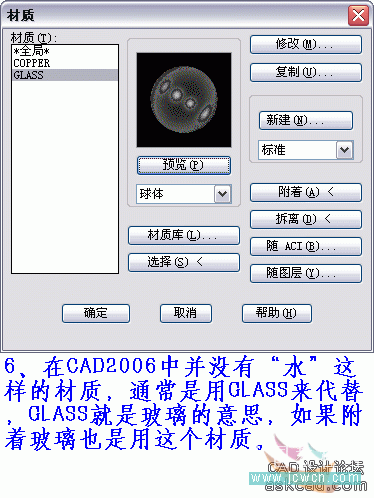

6、在CAD2006中并没有“水”这样的材质，通常是用GLASS来代替，GLASS就是玻璃的意思，如果附着玻璃也是用这个材质。

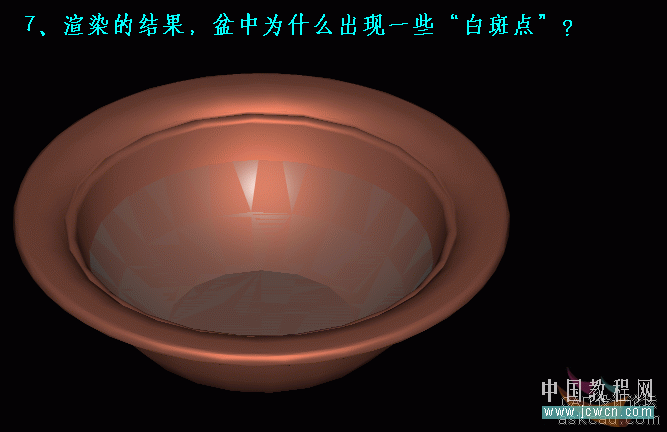

7、渲染的结果，盆中为什么出现一些“白斑点”？

8、第一集中说过，CAD上没有真正意义上的曲面，曲面是由若干细小的平面构成，渲染的原理就是通过若干计算，然后给平面上着上不同的颜色值，从整体上看就是一幅完整的渲染图。基于这样的原理就出现一个问题，如果有两个不同物体的某些面出现“共面”[或称之“相切”]，这时渲染时就容易出现两难的问题，究竟是依甲物体材质着色，还是依乙物体的材质着色呢？这时会出现不确定的因素。所以上图中出现这样的“白斑”。造成这种共面的直接原因是，建模时是使用了同一条边创建两个面域，毫无疑问这两上实体的接触面是“相切”的。
 9、这里建模时是使用了同一条边创建两个面域。
