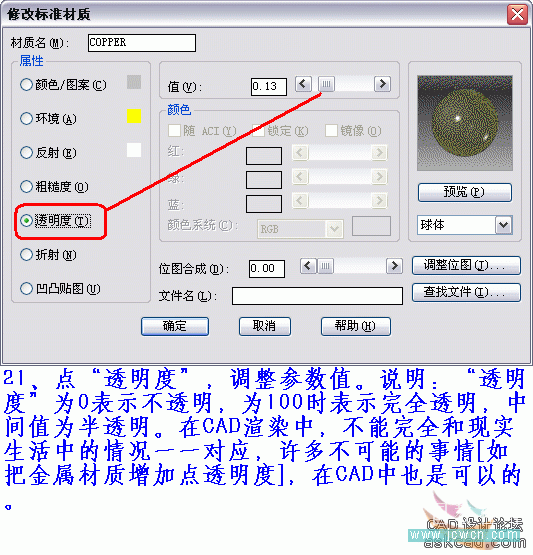

20、点“透明度”,调整参数值。说明:“透明度”为0表示不透明,为100时表示完全透明,中间值为半透明。在CAD渲染中,不能完全和现实生活中的情况一一对应,许多不可能的事情[如把金属材质增加点透明度],在CAD中也是可以的。

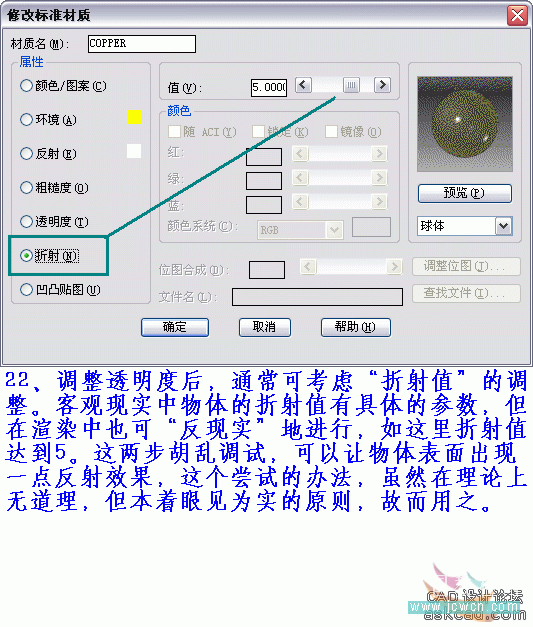

21、调整透明度后,通常可考虑“折射值”的调整。客观现实中物体的折射值有具体的参数,但在渲染中也可“反现实”地进行,如这里折射值达到5。这两步胡乱调试,可以让物体表面出现一点反射效果。这个尝试的办法虽然在理论上无道理,但本着眼见为实的原则,故而用之。
效果:
二、渲染中材质的简要调整过程

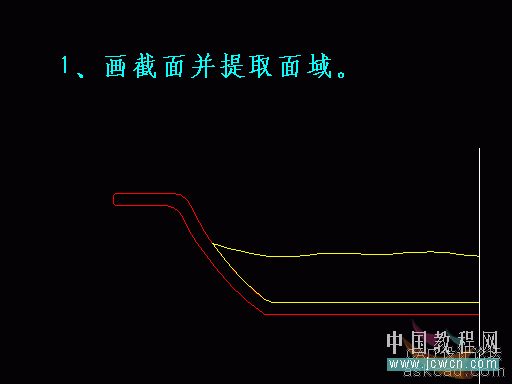

1、画截面并提取面域。
