二、从最简单的模型入手

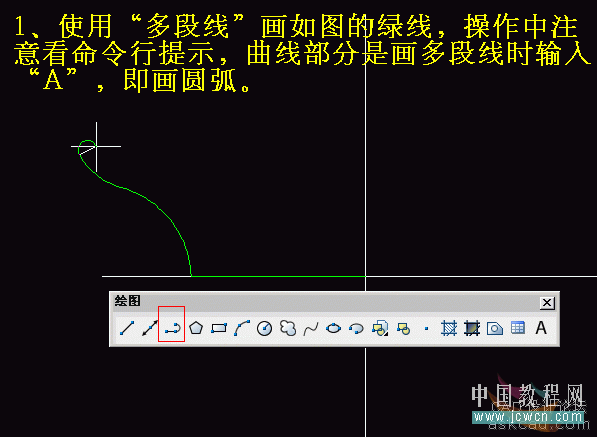

        1、使用“多段线”画如图的绿线，操作中注意看命令行提示，曲线部分是画多段线时输入“A”，即画圆弧。

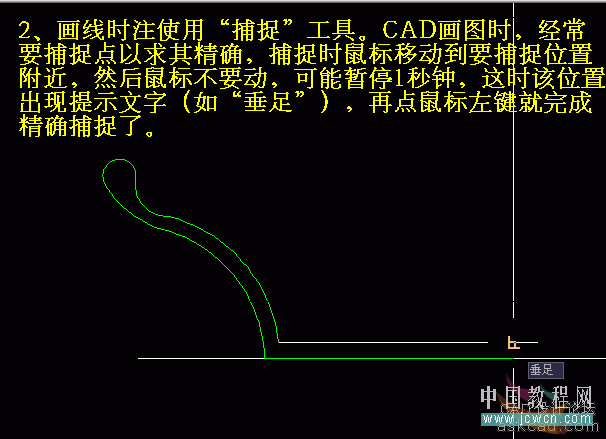

        2、画线时注使用“捕捉”工具。CAD画图时，经常要捕捉点以求其精确，捕捉时鼠标移动到要捕捉位置附近，然后鼠标不要动，可能暂停1秒钟，这时该位置出现提示文字（如“垂足”），再点鼠标左键就完成精确捕捉了。

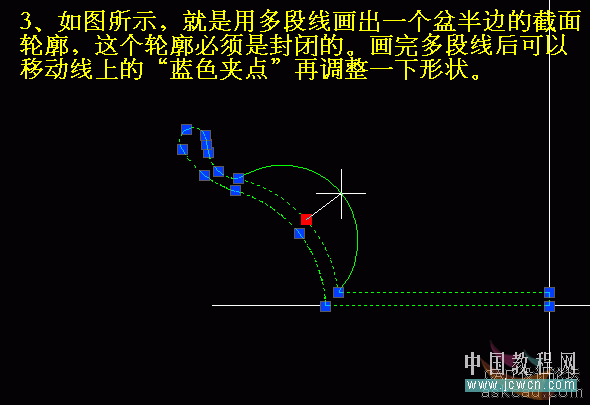

         3、如图所示，就是用多段线画出一个盆半边的截面轮廓，这个轮廓必须是封闭的。画完多段线后可以移动线上的“蓝色夹点”再调整一下形状。

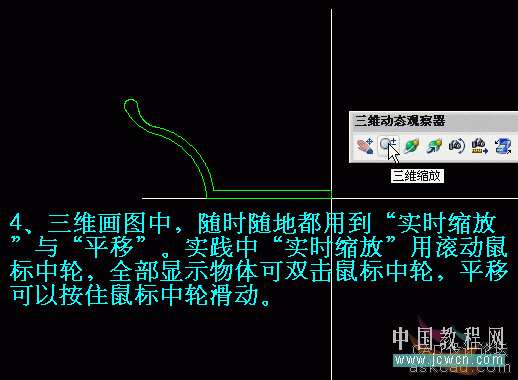

        4、三维画图中，随时随地都用到“实时缩放”与“平移”。实践中“实时缩放”用滚动鼠标中轮，全部显示物体可双击鼠标中轮，平移可以按住鼠标中轮滑动。

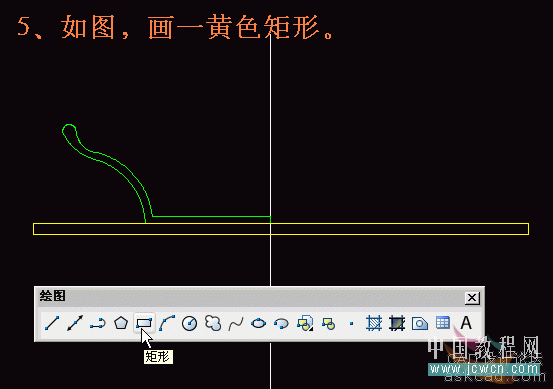

         5、如图，画一黄色矩形。
