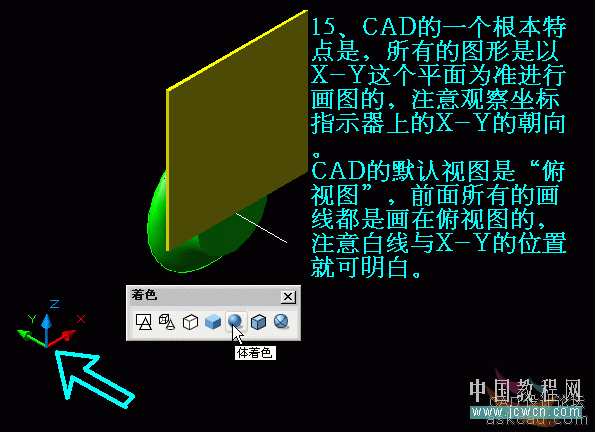

        15、CAD的一个根本特点是，所有的图形是以X-Y这个平面为准进行画图的，注意观察坐标指示器上的X-Y的朝向。CAD的默认视图是“俯视图”，前面所有的画线都是画在俯视图的，注意白线与X-Y的位置就可明白。

         16、前面三维旋转成实体的详细过程是：多段线的截面起始面在X-Y平面，旋转轴（白线）相当于图中的“Y轴”，它在空间旋转360度后又回到X-Y平面，得到如图的结果。 下面的垫板（附：为了便于说明，这里错开了点位置）也同样的道理，因为矩形最初也在X-Y平面上，拉伸的方向默认情况下垂直运动的[即沿法线]，拉伸的高度就是前面捕捉的长度。

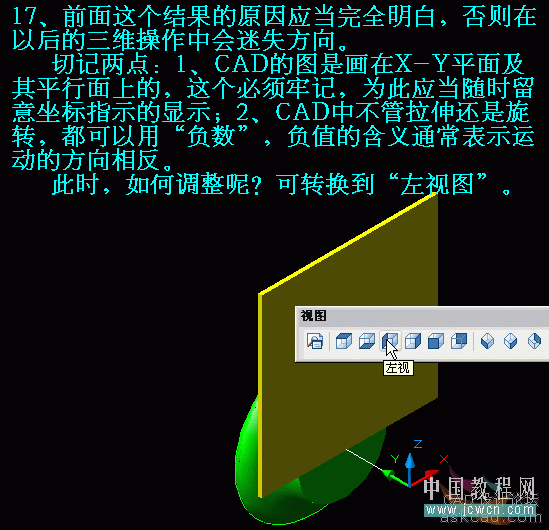

        17、前面这个结果的原因应当完全明白，否则在以后的三维操作中会迷失方向。
        切记两点：1、CAD的图是画在X-Y平面及其平行面上的，这个必须牢记，为此应当随时留意坐标指示的显示；2、CAD中不管拉伸还是旋转，都可以用“负数”，负值的含义通常表示运动的方向相反。
此时，如何调整呢？可转换到“左视图”。

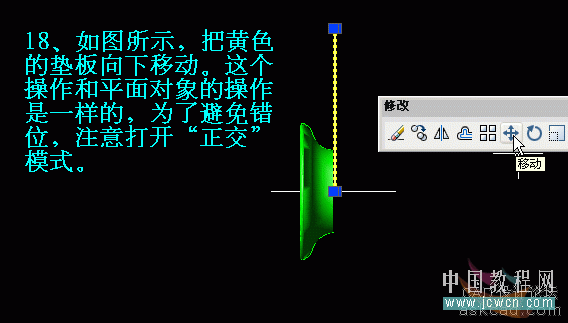

          18、如图所示，把黄色的垫板向下移动。这个操作和平面对象的操作是一样的，为了避免错位，注意打开“正交”模式。

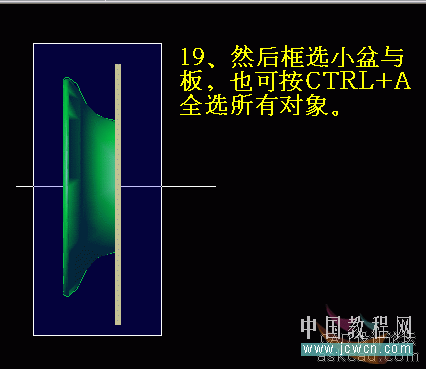

19、然后框选小盆与板，也可按CTRL+A全选所有对象。
