 2、放样路径的处理
        可以用吊钩的外轮廓线，也可以用内轮廓线，还可以用中间的轮廓中线作为放样路径。但放样路径必须准确与首末两断面图相交，且必须是连续线。因此，必须先用PE命令将作为路径的曲线合并成一条曲线，然后准确地在各断面图所在位置，用打断于点的工具将其分成与各段相对应的路段。

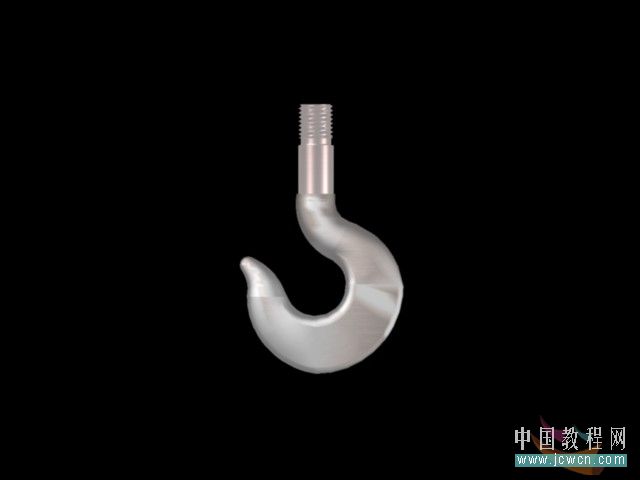

多数情况下，出现放样无效的结果都是因为路径未能与首或末断面图准确相交。或是路径超出断面，或是未到断面。可以放大检查。图10是作出了吊钩的螺纹连接部分并附上了材质的视觉样式图：

图10

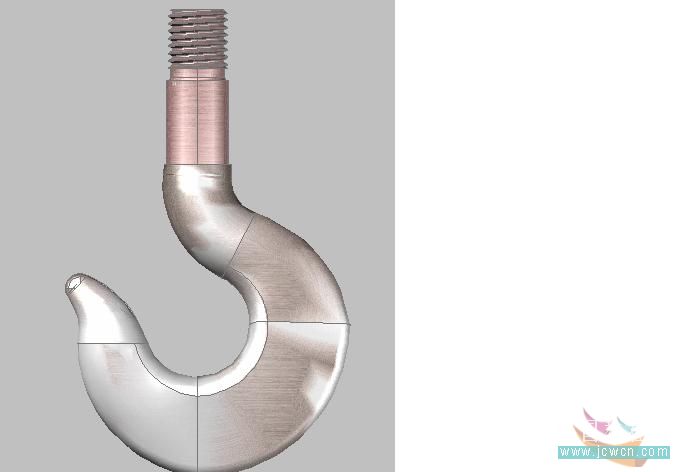

图11是附材质后的渲染效果图：

图11
