AutoCAD教程：厨房用的水槽建模方法（1）

来源：互联网 作者：未知 发布时间：2010-05-13 18:20:39 网友评论 0 条

         以前做的，最基础的东西，现在在做的时候发现还有很快捷多法，这个仅供初学者参考吧。
        1 首先看一下渲染图：

         2 本节主要运用的命令有：矩形、拉伸、拉伸面、复制面、移动面，抽壳、等命令。

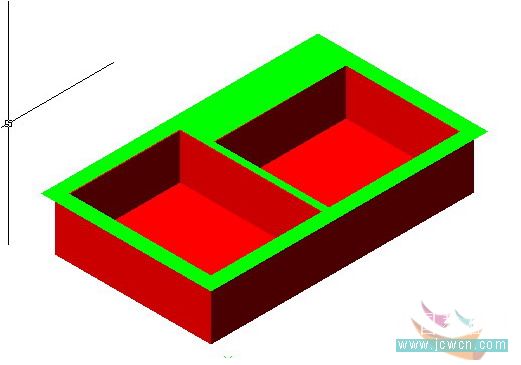

        3 首先新建文件，在俯视图中绘制长方形，用矩形命令，长为760宽为450。然后用拉伸命令对长方形进行拉伸，高度150。接着用抽壳命令进行第一次抽壳。删除上面，抽壳距离为20。然后用移动面命令将右内侧小面沿x轴向左移动400，再次执行抽壳命令，删除上面，抽壳距离为20。然后用移动面命令间抽壳后的后内侧沿y轴向前移动80。结果如图：

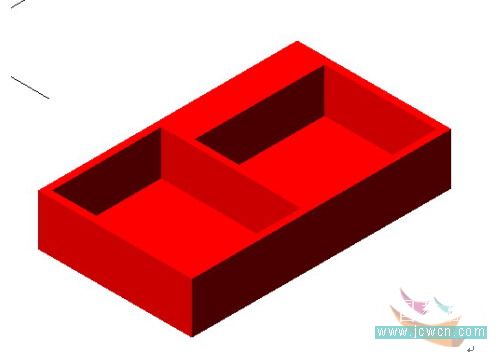

        4 调整坐标轴使y轴向上。选择实体编辑里的 复制面命令，对上面进行复制，距离1。然后用拉伸命令拉伸复制的面，高度2。然后用拉伸面的命令，拉伸拉伸后的2个单位高的实体的四个小面，值为20。然后用移动命令将拉伸好的实体向下移动1。结果如下图；

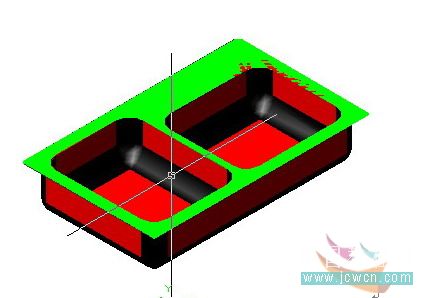

          5 接下来进行修饰，用圆角命令倒圆角，将红色部分的里外边缘，倒圆角值为R50.绿色部分内角倒圆角R50。对绿色部分外角倒圆角R10。在对绿色部分上边缘倒圆角R1.结果如下图：
