AutoCAD教程：厨房用的水槽建模方法（2）

来源：互联网 作者：未知 发布时间：2010-05-13 18:20:39 网友评论 0 条

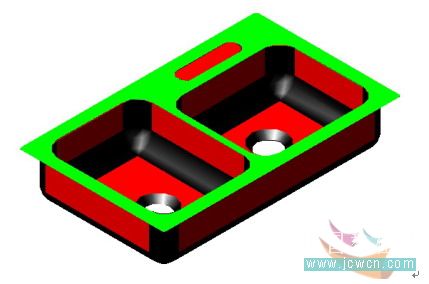

        6 接下来，在俯视图水盆的底部中心位置绘制半径为40的圆，完成后拉伸，高度30，在前视图中将圆柱体移动到盆地部向下露出5的位置，然后复制一个并移动到另一盆中的适当位置，将两个圆柱体并集，然后选择差集命令，在盆中减去。对差完集后的上边缘到斜角，距离18。转到俯视图，绘制长方形，长200宽50，进行圆角R20。完成后拉伸，高度1。移动到与盆上面齐。与盆面进行差集。然后对差完集后的边缘到圆角，R0.5。至此水盆部分制作完毕。结果如图：

        7 接下来绘制水龙头。水龙头的制作方法是圆，拉伸、拉伸面、路径拉伸，来完成。首先在水盆的龙头位置绘制半径为18的圆，然后用拉伸命令拉伸高度为5，角度 0。接下来执行拉伸面命令，选择上面，高度5，角度30。重复拉伸面命令选择上面，高度70，角度0。在重复拉伸面命令，高度5角度30。然后调整坐标位置使Y轴向上，在圆柱体中心位置绘制直线，高300，然后再线的上端绘制圆弧，将直线和圆弧线合并成多段线。在用拉伸面命令将圆柱体上面沿多段线为路径的的方式拉伸，重复拉伸面命令，选择最末端的面，高度5。角度-30，重复拉伸面，高度10，角度0。在重复，高度5，角度30。庄到右侧视图，绘制龙头把手。在右侧视图重绘制圆，半径8，拉深，高度50，在一同一圆心点绘制圆，半径20，拉伸，高度10，倒圆角R3。在前视图10高度圆的中型为值绘制圆半径3。拉伸，高度25，外边缘倒圆角，R1。在右视图中环型阵列小圆柱体，数量6。至此水龙头制作完成，将素线和平滑度调一下值，贴图渲染得到渲染图。
