        一、先贴两幅在CAD中以压印图案来渲染的效果图

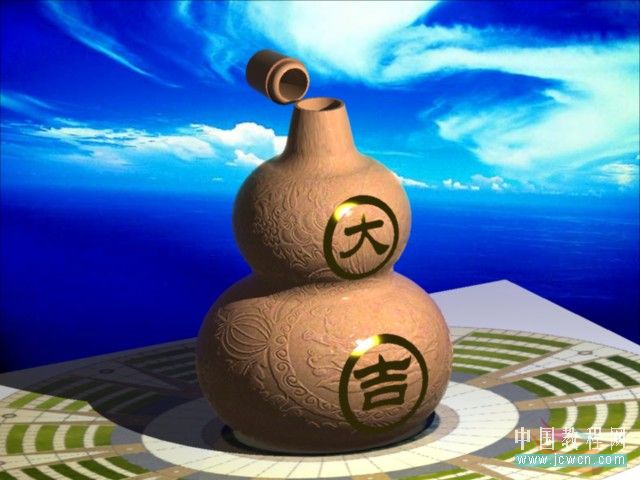

        图1、葫芦罐面的“圆圈”及其圈着的“大吉”文字是压印图案渲染的。

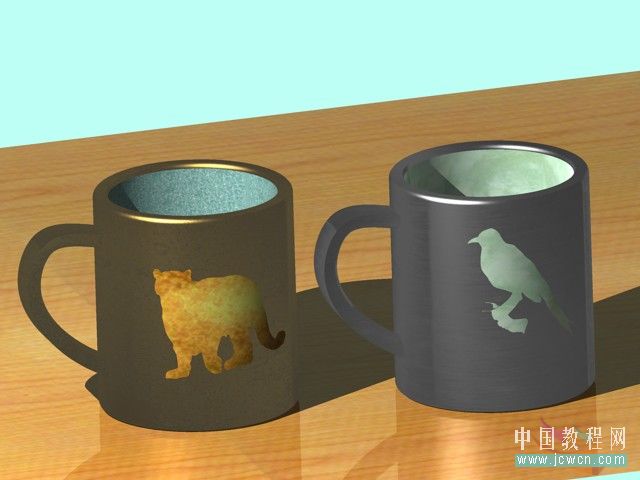

图2、口杯面上的鸟兽也是压印图案渲染的

二、以口杯为例介绍在曲面上压印图案的做法
图2所示的两个口杯，各用的材质和图案都不同，是怎样操作的呢？

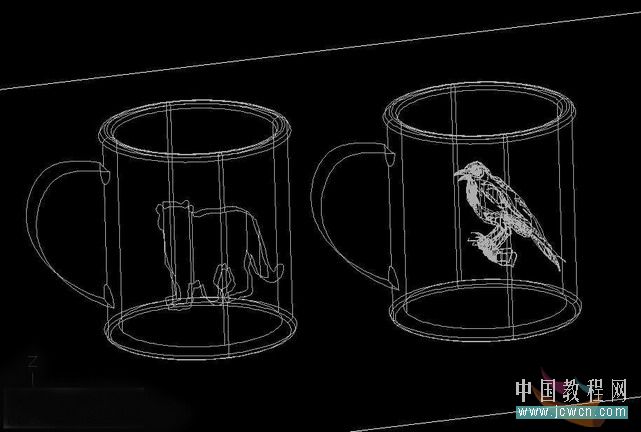

        1、在口杯面上创建压印图案区域：为使口杯美观，在杯面上创建了“压印”图案：左边的杯子用pline命令描绘了一个老虎线框，右边的杯子插入了一个喜鹊图案，是WMF格式的word矢量图。两个图案都用extrude命令拉伸为实体，分别在两个口杯面上相接，并打imprint命令予以“压印”为小的区域，便于分别对老虎和喜鹊贴图。压印区域后的口杯线框图如下：

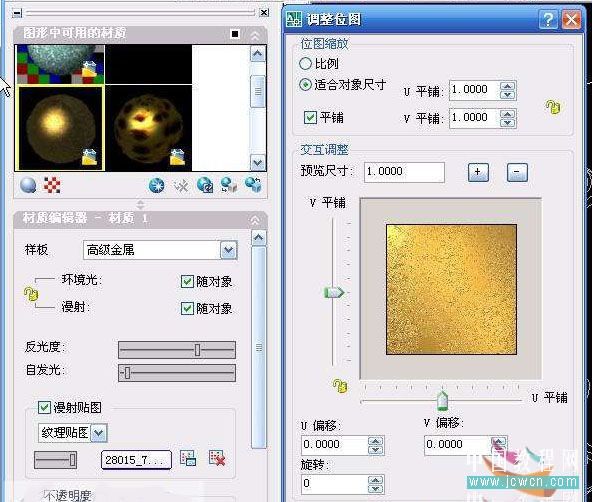

         2、附材质：此图附了6种材质，这里介绍两种黄金和一种不锈钢材质的设置参数：左边口杯，用的是浅色黄金材质贴口杯面，参数设置情况见口杯材质1。
