AutoCAD 2007渲染教程：曲面上压印图案及贴图渲染方法（2）

来源：互联网 作者：未知 发布时间：2010-05-13 18:12:04 网友评论 0 条

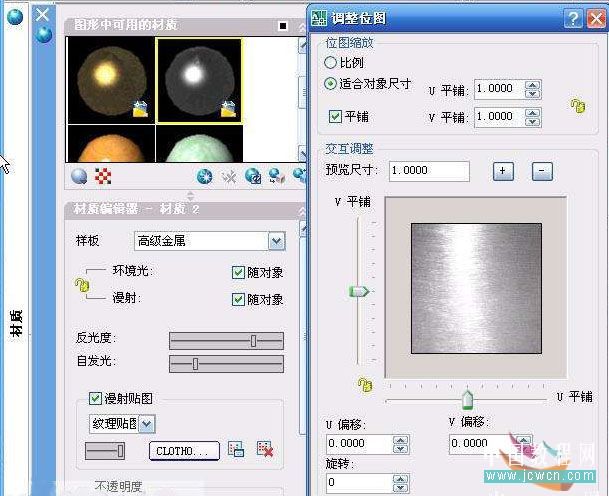

右边口杯，用的是不锈钢材质贴口杯面，参数设置情况见口杯材质2。

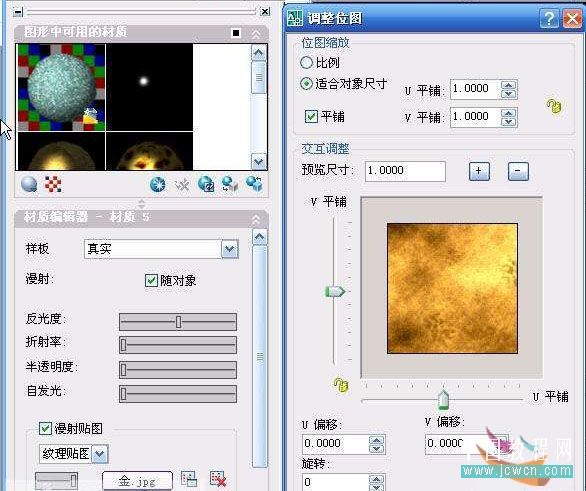

左边口杯的“老虎”图案用的是有云状黄金，参数设置情况见口杯材质3

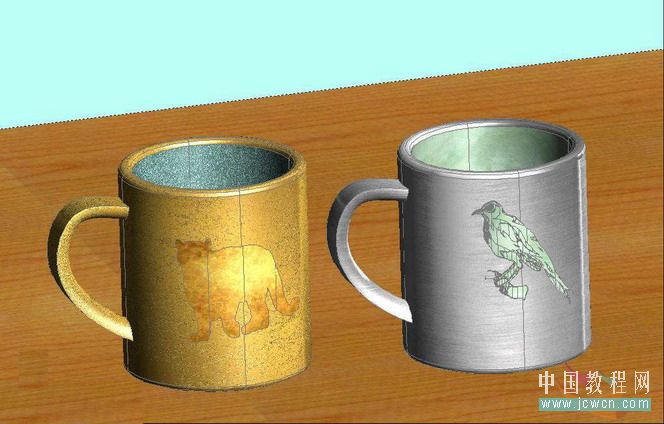

        左边杯内用的是粹花玻璃，右边杯内用的是浅绿色大理石，地面用的木纹材质，这三种材质的参数就不用说了。附材质后的着色图如下所示：

        3、材质分别附给的方法：左边杯子附了三种材质，右边杯子附了两两种材质。为的是使杯的内外与图案着色有别。左边杯子：先将材质1（浅黄金色）附给整个三维体，然后再分别着色。为了使老虎图案与杯面颜色有别，所以选择了材质3，怎样附给老虎图案呢？按住Ctrl键后，在杯面摆动鼠标，当老虎图案线框发亮时，击鼠标左键就将云状黄金材质附给它了；接着选择“粹花玻璃”材质来附给杯内线框，仍按住Ctrl键，并在杯口内摆动鼠标，当口杯内线框发亮时，击鼠标左键杯内就附给此粹花玻璃材质了。右边口杯：先将浅绿色大理石附给整个三维体，然后对杯面另附材质2（不锈钢），方法：仍接着按住Ctrl键，同时在杯面摆动鼠标，当杯面线框发亮时，就将不锈钢材质附给它。至于地面就是附给木纹材质了。
       4、灯光：打了一个点光源，设置地面阴影，关掉了“阳光”以免阴影交叉出现。
