AutoCAD教程：抽油烟机建模过程_基础命令的运用（2）

来源：互联网 作者：未知 发布时间：2010-05-13 06:31:03 网友评论 0 条

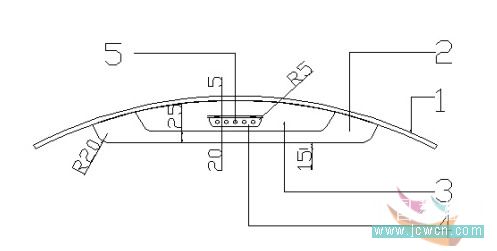

        5、接下来进行拉申，首先还是做成面域。1 拉申值为为530。2 为-10，3 为490。4 为2，5 为10。完成后调整好位置（注意平面图中不要用捕捉来调整）

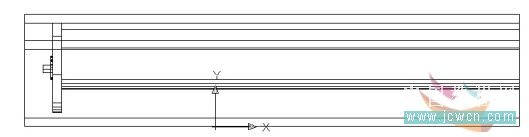

          调整好的侧视图

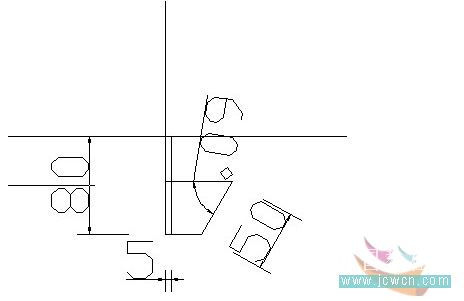

         6、然后将1，2，4，5设为图层3，并关闭层。接下来对3号实体的底部进行面拉申。拉申为30，角度为78，将其射为图层4，并关掉。接下来绘制接油合，打开辅助线层，在900辅助线中点位置，向左下绘制一个长方形和梯形。如图

        7、将两个图型做成面域并旋转成实体。在对梯形实体做抽壳，移动好位置，在给1做一下倒角。建模就完成了。这里初步做一下材质和渲染
