AutoCAD三维实例教程：圆角沙发的建模方法（1）

来源：互联网 作者：未知 发布时间：2010-05-13 06:30:03 网友评论 0 条

1、首先看一下CAD渲染图：

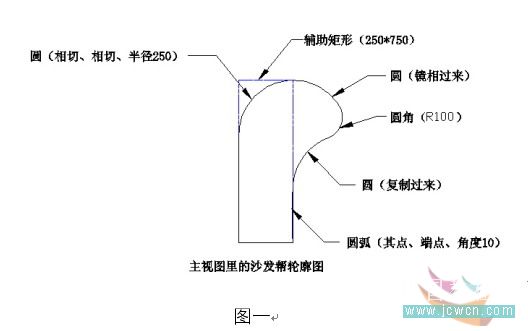

        2、本节主要运用路径拉申来完成沙发的制作。其间用到平面命令（起点、端点、角度）绘制弧线、（相切、相切、半径）绘制圆、三维编辑里的复制面、拉伸面、三维阵列、三维镜像等命令。首先新建一个文件，设置一下图形界限。建4个层，名字为沙发帮、路径、底座、坐垫。在主视图用沙发帮图层绘制沙发帮平面图：

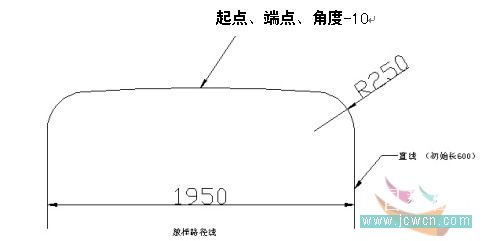

        3、绘制完成后，将其做成面域，然后到俯视图用路径层绘制放样路径，绘制完成后合并成多段线，并移动到沙发帮平面的左下角端点，并原点复制一条多段线，改为底座层。路径线制作如图：

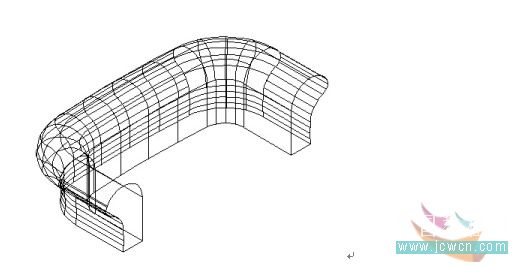

        4、将图底座层关闭，单击绘图/实体/拉伸 命令选择图一平面，回车，输入P，选择放样路径完成如图：
