AutoCAD实用教程：欧式橱柜门板的建模方法（2）

来源：互联网 作者：未知 发布时间：2010-05-13 06:29:11 网友评论 0 条

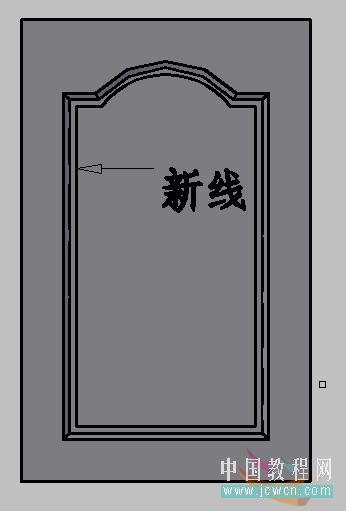

        4、在用复制面命令原点复制面m1，选中面m1点击分解命令   ，将面分解成线，然后用偏移命令将各线向内部偏移10，（可以转到主视图偏移并修剪或倒角）修整后如下图。

5、将新线在压印到实体上。然后将新压出来的面用拉伸面命令拉伸10，角度65，得到下图：

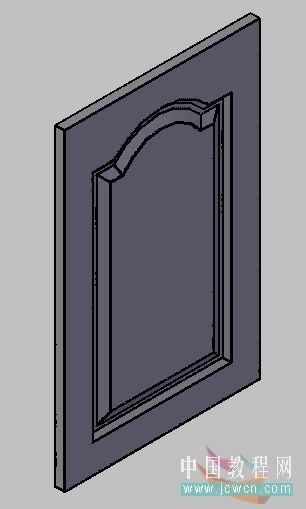

        6、将边缘倒圆角，（半径可自定）倒完后再将最中间面和边框面用拉伸面命令拉伸2，角度0。出现台的效果
       本文随笔：本实例知识结合几种命令的综合运用来实现所要建模的形状，只是一种参考，根据此思路还可以建出其他的模型，做东西要举一反三才可以。
