AutoCAD三维基础教程：茶壶的实体建模 （2）

来源：互联网 作者：望川 发布时间：2010-05-13 06:28:06 网友评论 0 条

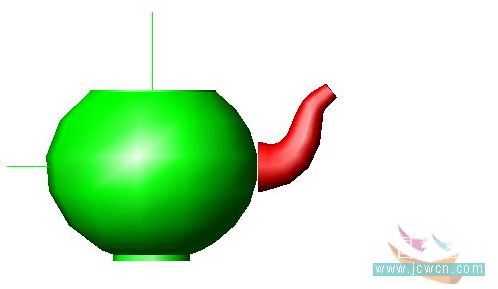

        5、转到西南等轴侧图，调整坐标使xy平面垂直于多段线。以多段线的左端点为圆心绘制半径为20的圆，然后向内做偏移，值为2。然后用拉申命令沿路径拉伸两个圆（注意的是沿路径拉伸时有个一个角度8）。完成后入图：

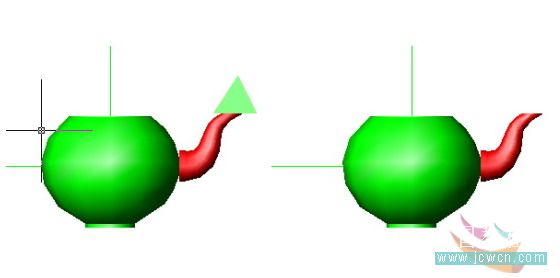

        6、转到东北等轴测试图，用拉伸面命令拉申壶嘴的两个面，高度20，角度15。然后就行差集。绘制以三边几何图形，做面域拉伸用来差几壶嘴，完成后如图：

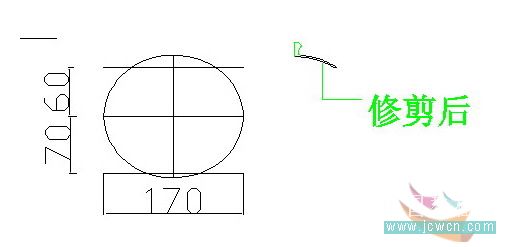

        7、绘制壶盖，间最先的图形修剪成如图：

        8、讲修剪后的的图形面域后旋转成实体。就下来绘制壶把，首先在前视图绘制一天圆弧线，作为壶把的拉伸路径，然后转到西南等轴测视图，调整好坐标绘制一个椭圆做为拉伸面。完成后拉伸，然后调整好各部件的位置后并集，然后圆角，最后调整一下素线和平滑度就行了。
