3dsMax之掌上电脑制作实例教程（1）

来源：互联网 作者：未知 发布时间：2009-11-07 19:40:37 网友评论 0 条

1、设计思想
掌上电脑造型分为机身和按钮两大部分，这两部分的建模主要是通过将样条曲线转化为NURBS曲线并利用NURBS曲线的各种常用命令编辑而成，本章实例的重点主要是让大家掌握样条曲线的常用编辑方法和NURBS曲线的使用方法。最后的制作效果如图4-1所示。

图4-1掌上电脑模板

2、设计步骤

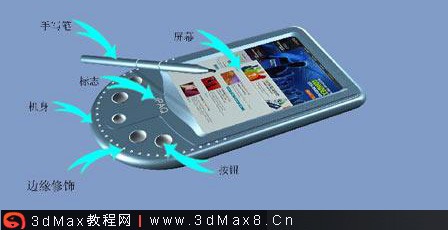

本章将先对掌上电脑的机身部分进行建模，然后再创建按钮部分，最后完成操作。掌上电脑造型主要由手写笔、屏幕、按钮、边缘修饰、机身和标志组成，如图4-2所示。

图4-2掌上电脑分解图

2.1 掌上电脑的建模设计
首先来学习一下掌上电脑的建模设计，在此过程中了解NURBS建模的方法。
1．绘制轮廓矩形

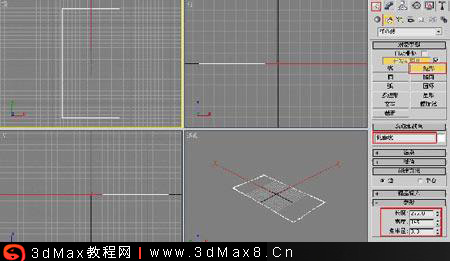

选择【文件】｜【重置】命令，进行重新设定系统。点击“创建”按钮，选择“二维”面板中的按钮，右键单击激活顶视图，在顶视图中画出一个矩形，重命名为“轮廓线”，并修改其参数，如图4-3所示。

图4-3绘制矩形

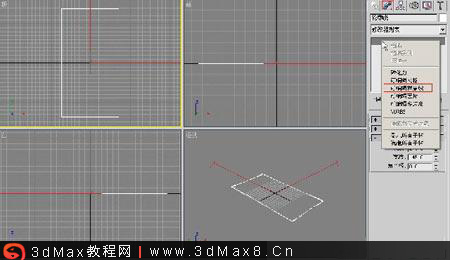

选择“修改”按钮，进入修改命令面板，在【修改器列表】下方点击右键，将刚才创建的矩形转化为【可编辑样条线】，如图4-4所示。

图4-4转化为可编辑样条线
