3dsMax之掌上电脑制作实例教程（10）

来源：互联网 作者：未知 发布时间：2009-11-07 19:40:37 网友评论 0 条

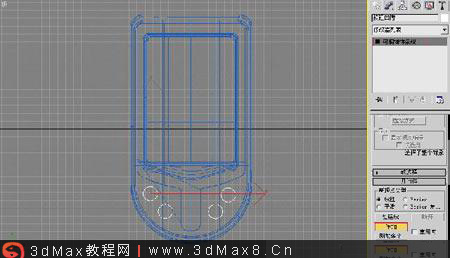

选中绘制出来的“按钮凹槽”，在按住“Shift”键的同时拖动其向右移动，复制出另外三个“按钮凹槽”，并调整所有圆形的位置，然后将“按钮凹槽”转化为“可编辑样条线”，并将所有圆形结合起来，如图4-37所示。



图4-37复制、结合“按钮凹槽”

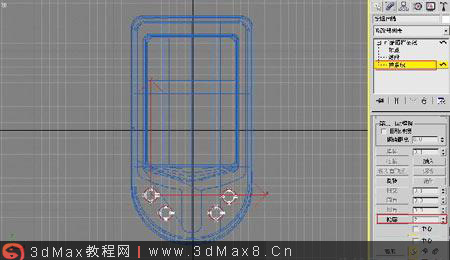

按下“3”键进入样条线次物体级别，然后利用鼠标框选所有圆形，将所有圆形的【轮廓】设置为“2”，如图4-38所示。



图4-38设置圆形轮廓

退出最大化显示状态，然后利用鼠标选中圆形的内轮廓，在前视图中利用移动工具稍微下移，然后退出样条线次物体编辑状态。此时聪明的读者们应该可以想到，我们接下来的步骤就是对绘制的圆形进行投影操作了。
9．生成凹槽

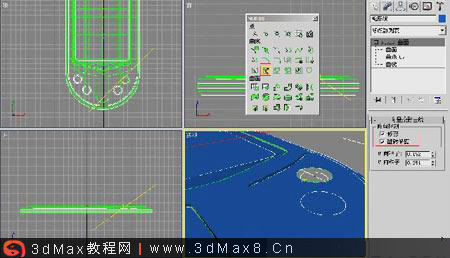

选中机身模型，点击修改命令面板中【常规】卷展栏中的【附加】命令，点击上一步骤绘制的“按钮凹槽”轮廓线段，将其结合起来，然后选择命令在透视图中选中其中一个圆形的外轮廓线，按住鼠标左键不放拖动到机身表面上，并勾选【向量投影曲线】卷展栏中的【修剪】和【翻转修剪】选项，实现投影，如图4-39所示。



　　图4-39向量投影操作

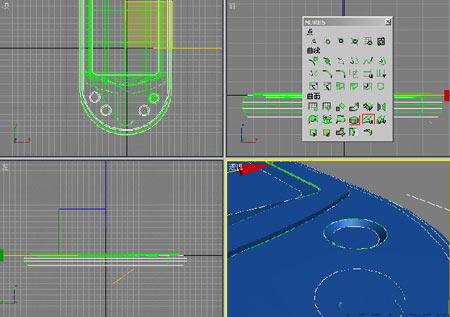

选中命令对圆的内外轮廓进行水平方向放样操作，然后利用命令进行封底操作，效果如图4-40所示。

图4-40生成按钮凹槽
