3dsMax之掌上电脑制作实例教程（4）

来源：互联网 作者：未知 发布时间：2009-11-07 19:40:37 网友评论 0 条

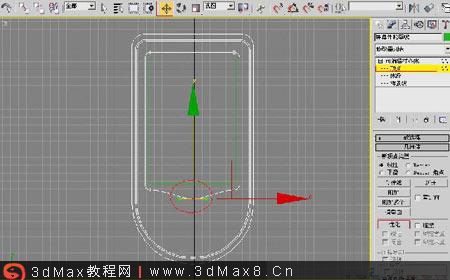

选中复制出来的“屏幕外轮廓线”，按“1”键进入其顶点次物体级别，然后在【几何体】卷展栏中选择【优化】命令，在外轮廓线的底部线段上点击鼠标左键，生成一个“新的顶点”，重新点击【优化】按钮退出编辑状态，然后利用移动工具将顶点稍微下移，如图4-13所示。编辑完成后重新按下键盘上的“1”键，退出“顶点次物体级别”。

图4-13修改屏幕外轮廓线

至此，掌上电脑的机身和屏幕轮廓创建完毕，我们接着来看看怎样利用NURBS命令将这些二维的轮廓线变为三维的立体模型.
3．转化为NURBS曲线

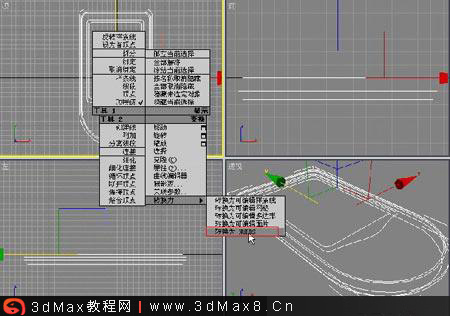

再次按“Alt+W”将退出顶视图最大化显示状态，在顶视图中右键选中机身轮廓线，然后选中【转化为NURBS曲线】命令，将轮廓线转化为NURBS曲线，如图4-14所示。

图4-14转化为NURBS曲线

点击修改命令面板中【常规】卷展栏中的【附加】命令，然后在顶视图中依次点击屏幕的内外轮廓线，将前面创建的所有样条线结合在一起，如图4-15所示。

　　图4-15结合样条线

4．创建机身模型

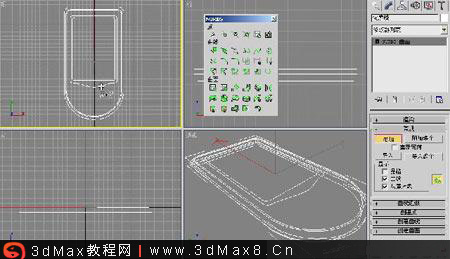

点击【常规】卷展栏中的命令，打开NURBS曲线工具箱，然后在工具箱中找到按钮，来创建水平方向放样曲面，即对掌上电脑的机身轮廓线进行水平方向的放样来生成三维模型。在透视图中依次从下往上单击机身轮廓线，最终效果如图4-16所示。

　　图4-16创建水平方向放样曲面
