3dsMax之掌上电脑制作实例教程（7）

来源：互联网 作者：未知 发布时间：2009-11-07 19:40:37 网友评论 0 条

　　
选择“修改”按钮，进入修改命令面板，将圆角矩形转化为可编辑样条线，然后选中【几何体】卷展栏中的【附加】命令，将刚才绘制的矩形和弧线全部结合在一起，如图4-25所示。然后重新点击【附加】按钮退出编辑状态。

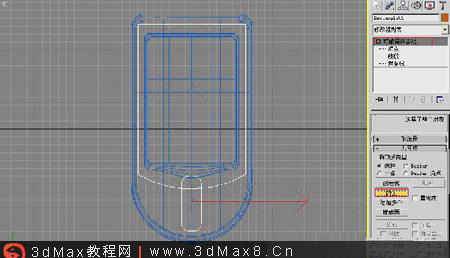

图4-25结合图形

接下来介绍【修剪】命令，来删除掉场景中多余的曲线。进入样条线次物体级别，然后找到【几何体】卷展栏中的【修剪】命令，在视图中点击多余的线段，处理后的效果图如图4-26所示。

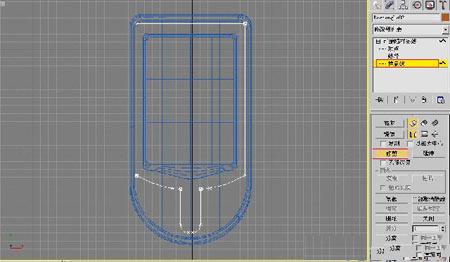

　　图4-26修剪曲线

重新点击【修剪】按钮退出修剪状态，按下键盘上的“2”键进入线段次物体级别，然后选中如图4-27所示的线段，按“Del”键删除该线段。

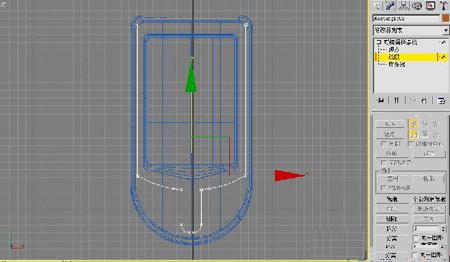

　　图4-27删除多余线段

注意，经过上面的修剪和删除操作后，样条线并不是闭合的，接下来必须利用【焊接】命令来闭合如图4-28中所示的位置。

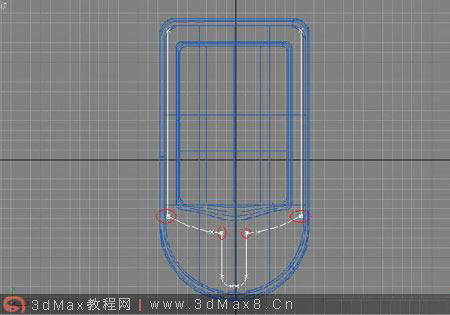

　　图4-28不闭合的位置
