(二)、制作墙体造型

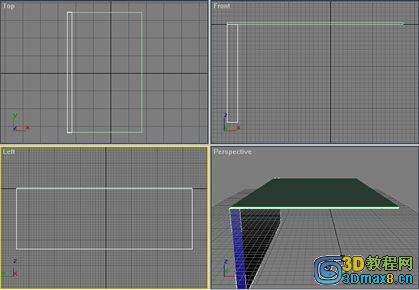

1、在右侧的命令面板上单击CREATE/GEOMETRY项，在下面的命令面板上单击BOX钮，在LEFT视图中创建一个立方体，设置其参数为 LENGTH：685、WIDTH：234、HEIGHT：25，并且在NAME　AND　COLOR栏中将其命名为“墙壁1”，然后在LEFT视图中将新创建的墙壁1沿Z轴和X轴分别旋转90度。最后的位置如下图所示。





为了精确调整墙壁和天花板的位置，在实际调整它们的相对位置时可以使用屏幕右下角的REGION　ZOOM工具对墙壁和天花板进行局部放大处理，以使它们之间的相对位置更加精确，这个工具在制作各类建筑效果图的时候要经常用到，在下面的教程中我将不再重复。

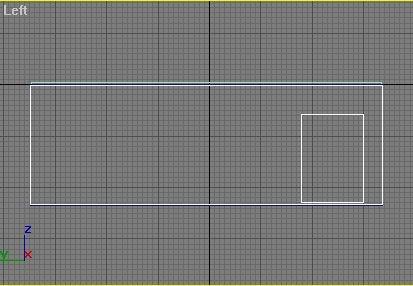

2、在右侧的命令面板上单击CREATE/SHAPES项，在下面的命令面板上单击LINE按钮，在LEFT视图中绘制如下图所示的曲线，这条曲线的长度应该同我们刚才制作的左侧的墙壁的长度相同。在实际制作过程中，为了使图形更加精确，我们可以进入MODIFY变动修改命令面板，对样条曲线进行编辑操作。我们将利用这条曲线来制作卧室的右侧墙壁，其中空余的部分用于制作房间的门。
