AutoCAD三维建模教程：面域拉升、剖切、面上作圆（2）

来源：互联网 作者：未知 发布时间：2010-06-30 17:43:37 网友评论 0 条

本题主要是介绍：
1、做成面域拉升成实体上。
2、在一个实体上作两次剖切。
3、再练习一下面上做圆并拉升及差集的运用。
下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：

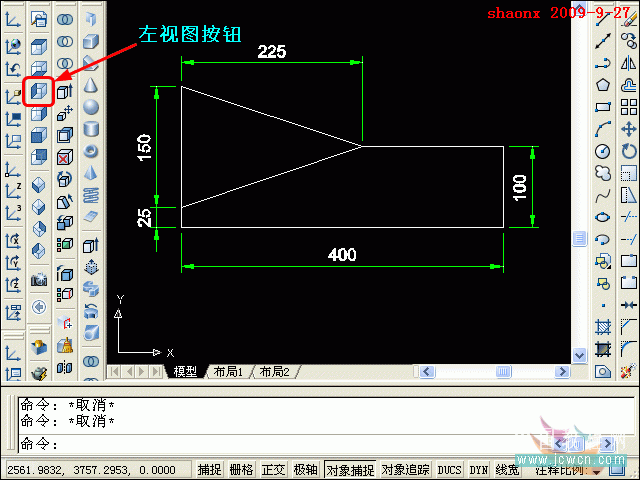

1、点击“左视图”按钮，进入到CAD的左视图界面。 按照题目的左视图上的尺寸，并参照其他视图的尺寸，画出如下图的平面图，并做成2个面域。

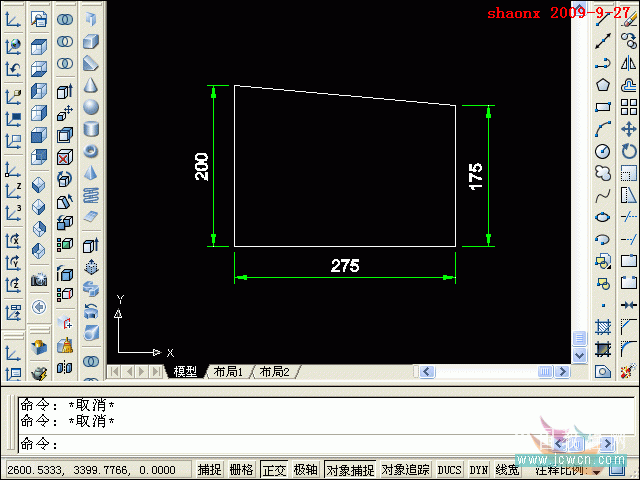

2、再按照题目的左视图上的尺寸，并参照其他视图的尺寸，画出如下图的平面图，并做成面域。

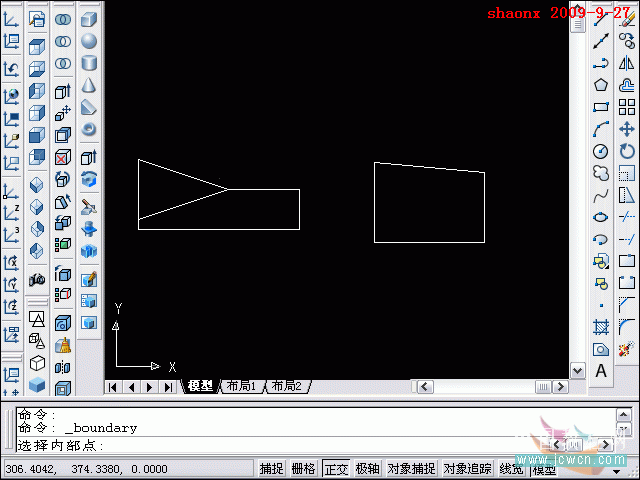

3、画好后的两个图形(三个面域)，如下图。
