AutoCAD三维建模教程:面域拉升、剖切、面上作圆(4)
来源:互联网 作者:未知 发布时间:2010-06-30 17:43:37 网友评论 0 条

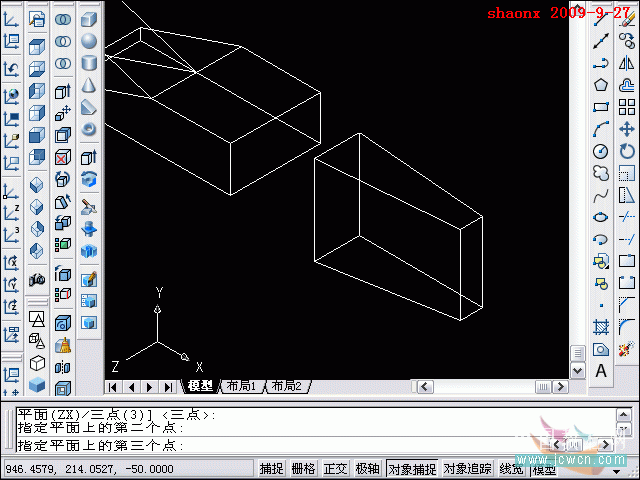

7、点击“剖切”命令,对右边的实体做剖切。依次指定实体上的三点,如下图中的①②③,即实体中的左后上角点、有前面的上下两个中点。选择完成后,再点击一下需要保留的④处附近。
8、完成剖切后的图形如下图。这样,对这个实体的左半边完成了剖切,用同样的方法,再对右半部分做剖切。
9、下面,对剖切完成的实体进行移动,如下图,注意移动的基点位置。
