AutoCAD三维建模教程：倒角、面拉升、阵列（2）

来源：互联网 作者：未知 发布时间：2010-06-30 17:49:38 网友评论 0 条

本题主要是介绍：
1、在实体上作环形倒角。
2、实体面的拉升。
3、二维命令“阵列”中矩形阵列、环形阵列的运用。
下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：

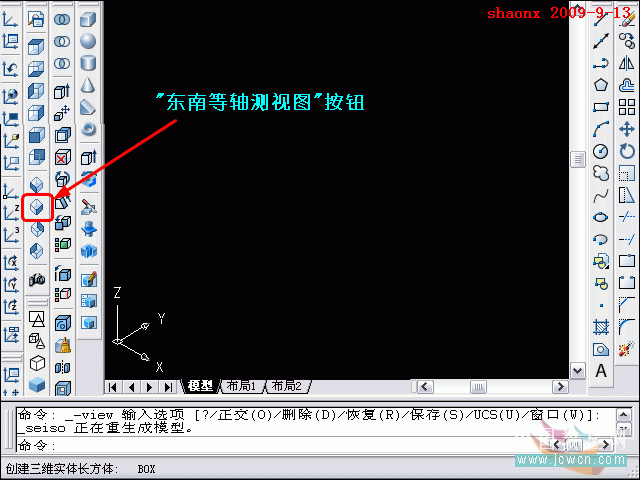

1、打开CAD，点击“东南等轴测视图”按钮，进入到东南视图界面。

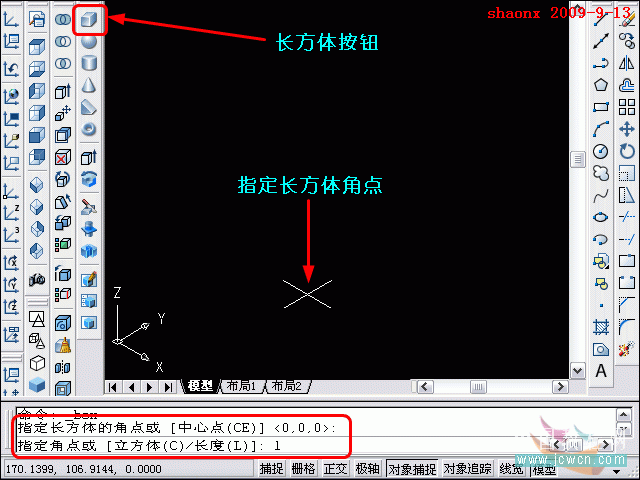

2、在东南视图的界面里，点击“长方体”按钮，在界面里指定长方体的一个角点后，再输入“L”，说明要画的是长方体，而非立方体。

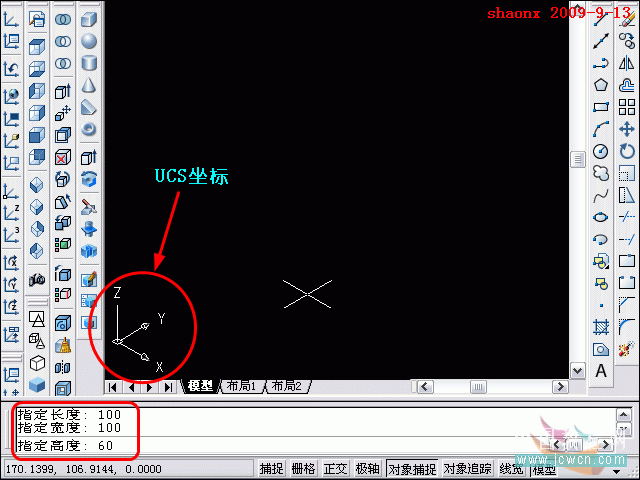

3、接着，在命令行里输入“长宽高”的数值，这在前面已讲过，“长宽高”对应的是UCS坐标的“XYZ”轴。
