AutoCAD三维建模教程:倒角、面拉升、阵列(4)
来源:互联网 作者:未知 发布时间:2010-06-30 17:49:38 网友评论 0 条

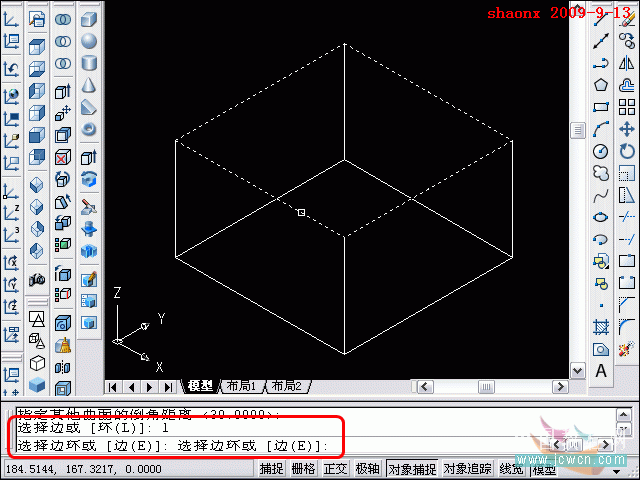

7、倒角操作的设置完成了,接着选择需要倒角的边,可以分别选中四条边,也可以输入“L”,选择一个环,如下图。

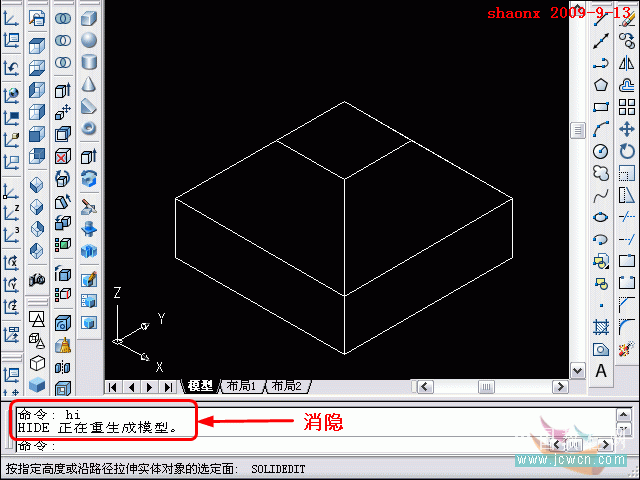

8、完成的图形如下。输入“hi”,得到消隐图。
9、点击“面拉伸”按钮,选中上面这个面。

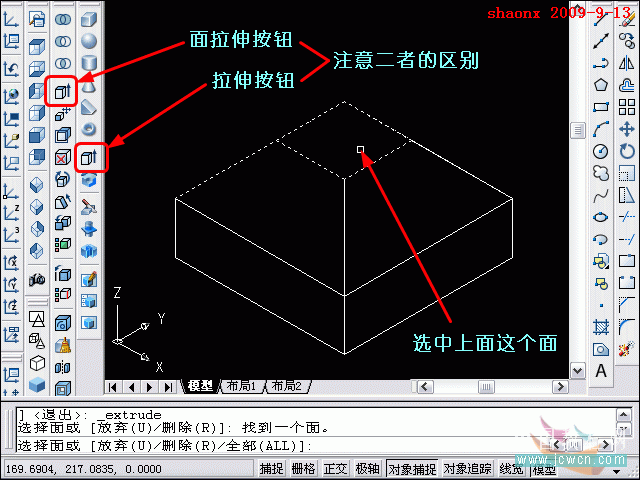

注意,CAD里有2个差不多的拉伸命令: 一个是从二维平面到三维的“拉伸”命令(在建模工具条里),就是常用的拉伸。 还有一个就是现在用的“面拉伸”命令(在实体编辑工具条里),这个命令是对三维实体的一个面进行拉伸。 这2个命令的按钮小图标一样,使用时要注意区别。
