AutoCAD三维建模教程：倒角、面拉升、阵列（6）

来源：互联网 作者：未知 发布时间：2010-06-30 17:49:38 网友评论 0 条

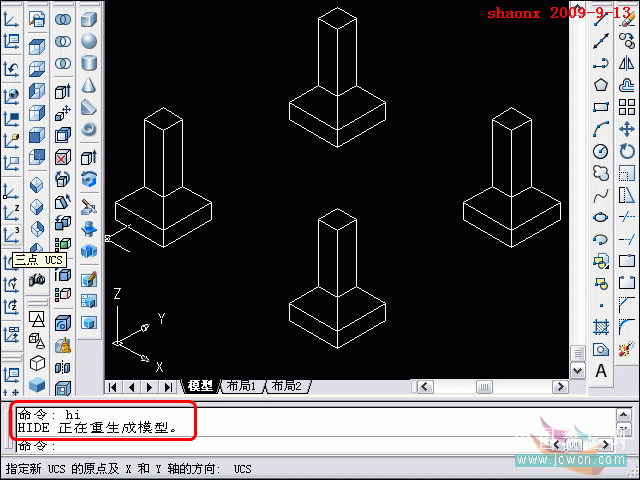

13、阵列完成后如下图，输入“hi”，转为消隐图。

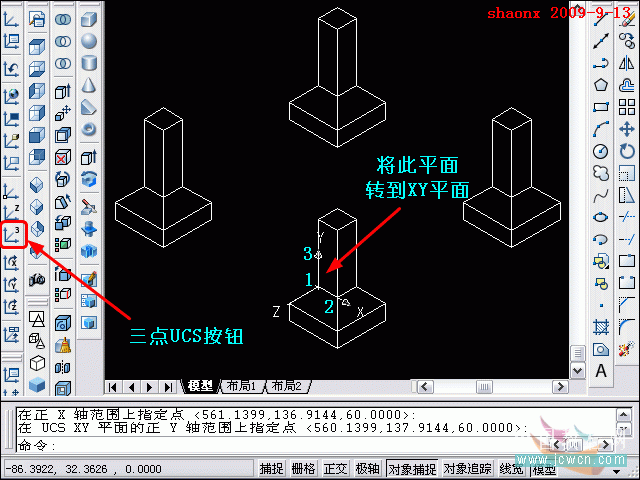

14、点击“三点UCS”按钮，按下图示意的顺序，确定UCS的三个点，1=原点，2=X轴方向，3=Y轴方向。这样，将实体上的一个面转到XY平面，为后续操作做准备。

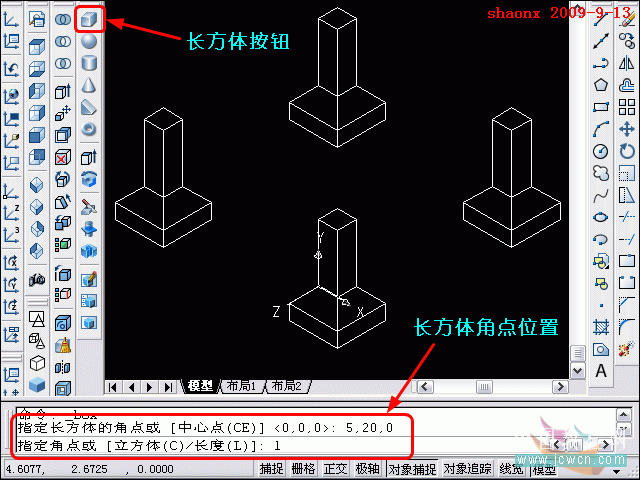

           15、在刚选中的XY平面上画长方体，点击“长方体”按钮，指定长方体的角点，对照题目的要求，长方体的角点不是在现在平面的原点，因此，我们手工输入长方体的角点位置，[ 5,20,0 ]，即X向偏移5，Y向偏移20，Z向为0。
