AutoCAD三维建模系列教程：面上作圆、旋转建实体、镜像（4）

来源：互联网 作者：未知 发布时间：2010-06-30 17:57:06 网友评论 0 条

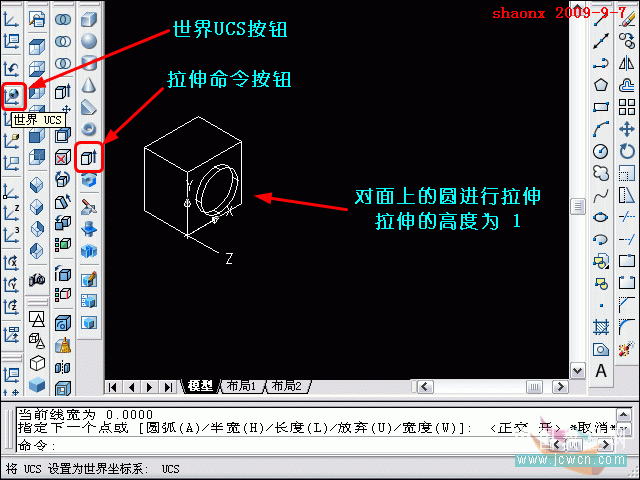

          8、在长方体的一个面上画好圆后，用拉伸命令，对这个圆进行拉伸，拉伸的高度为1，倾斜度为0。 拉伸完成后，点击“世界UCS”按钮，退出对长方体一个面的UCS控制。

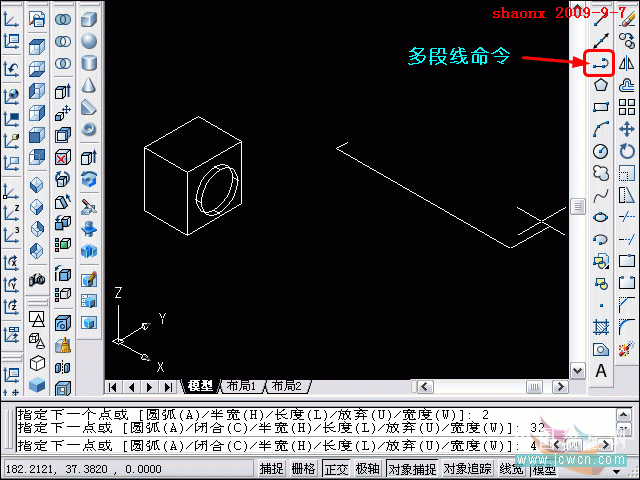

9、用“多段线”命令，画一封闭的多段线，尺寸见题目“前视图”的中间一头大一头小的圆柱的一半剖切尺寸，或见下图中的输入尺寸。

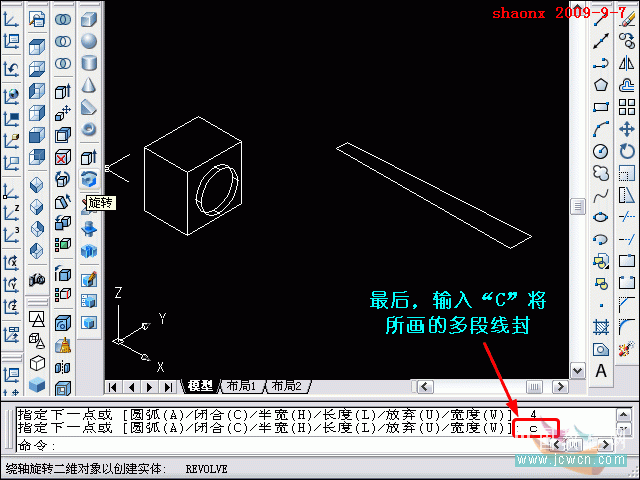

         10、尺寸输入完成后，最后输入“C”，所画的多段线就成了一个“封闭的多段线”。 “封闭的多段线”可以直接拉伸成实体，或旋转建模成实体，可以省去再做成面域这一步。
