AutoCAD三维建模系列教程：面上作圆、旋转建实体、镜像（5）

来源：互联网 作者：未知 发布时间：2010-06-30 17:57:06 网友评论 0 条

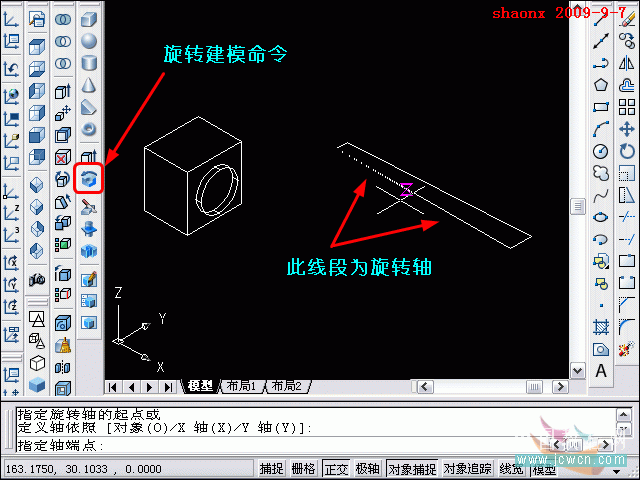

11、用“旋转建模”命令，将刚画的封闭的多段线，旋转成一头大一头小的圆柱实体。依照的旋转轴见下图。

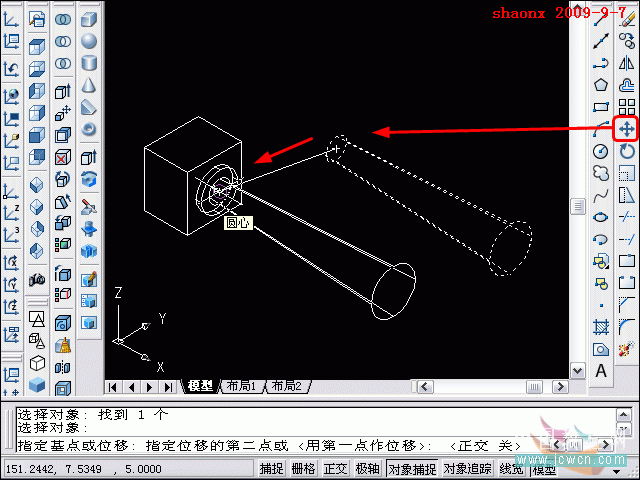

          12、用“移动”命令，移动这个圆柱实体，移动基点是圆柱实体小头的圆心，移动到长方体面上圆的圆心处。 注意，由于圆柱实体的长度已经扣除了长方体面上圆的高度“1”，因此，移动到长方体这里时，面上圆会显示2个圆心，我们选择靠外面的1个即可。

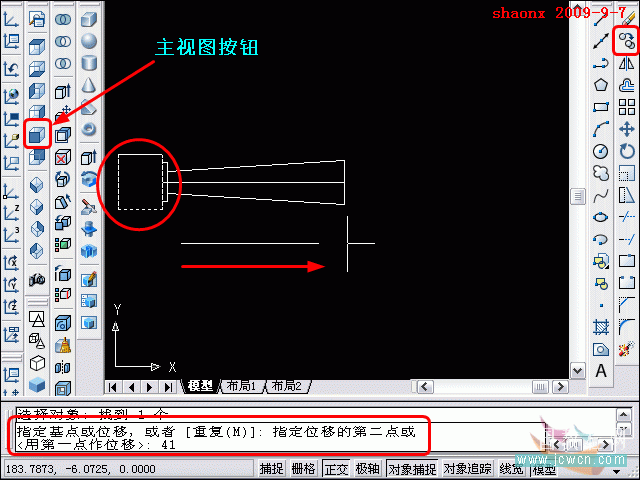

13、点击“主视图”按钮，将界面转到主视图界面，用“复制”命令，将长方体向右复制移动41，注：41=33+8（见题目尺寸图）。
